FIG NO. K-8AA ОСНОВН. КОНСТРУКЦИЯ ТРУБЫ - БЛОК КОНДИЦИОНЕРА

Запчасти Komatsu PC270LC-6LE FIG NO. K-8AA ОСНОВН. КОНСТРУКЦИЯ ТРУБЫ - БЛОК КОНДИЦИОНЕРА КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

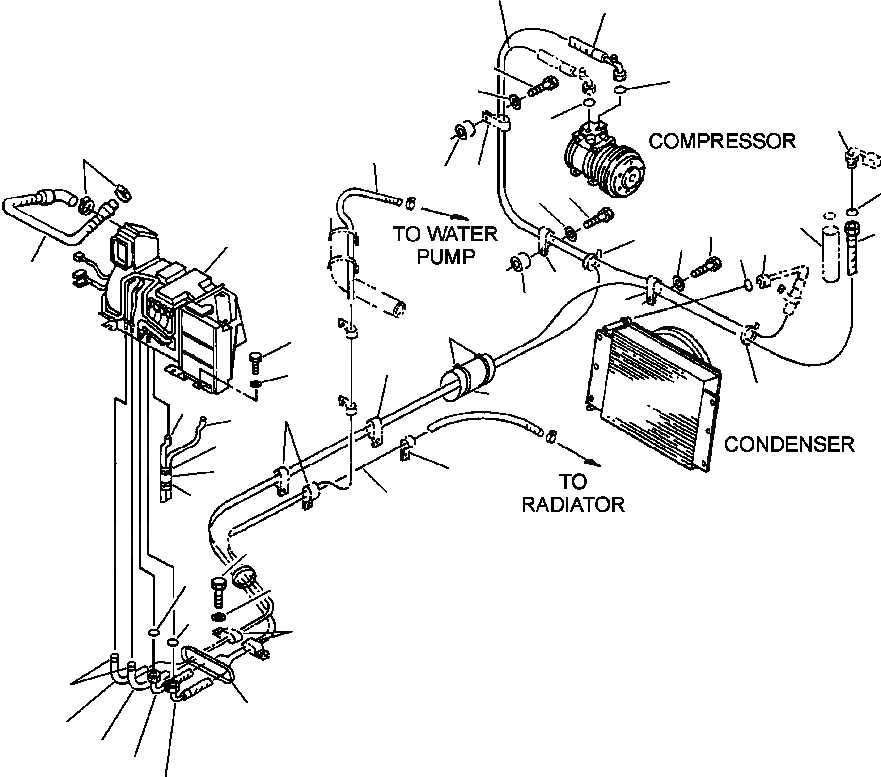

Схема запчастей Komatsu PC270LC-6LE - FIG NO. K-8AA ОСНОВН. КОНСТРУКЦИЯ ТРУБЫ - БЛОК КОНДИЦИОНЕРА КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
22
10
28
11
29
21
23
9
15
18
27
28
13
29
20
30
12
19
31
1
22
23
8
18
18
27
19
2
18
3
19
32
5
18
4
6
7
24
6
14
25
11
26
13
18
16
17
14
15
10
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

4

20Y-979-3720

HOSE

5

20Y-979-3730

HOSE

6

08034-00519

BAND, WHITE

7

08017-32801

CONDUIT

10

20Y-979-3431

HOSE

11

20Y-979-3130

O-RING

12

20Y-979-2762

HOSE

13

20Y-979-3150

O-RING

14

20Y-979-2382

HOSE

15

20Y-979-2391

HOSE

16

09480-10100

CLAMP

17

08034-00536

BAND, WHITE

18

141-06-11220

CLIP

19

08034-00519

BAND, WHITE

|$22

01435-00625

BOLT

22

20Y-979-3471

HOSE

23

20Y-979-3140

O-RING

24

04434-52112

CLIP

|$26

01010-81025

BOLT

|$27

01643-31032

WASHER

|$28

01010-80625

BOLT

|$29

01643-30623

WASHER

|$30

08053-01510

CLIP

|$31

01435-00630

BOLT

|$32

21T-62-25740

CLIP

|$33

01010-81230

BOLT

|$34

01643-31232

WASHER

25

01010-81230

BOLT

26

01643-31232

WASHER

27

195-33-11220

SPACER

28

01010-81250

BOLT

29

01643-31232

WASHER

30

01010-81225

BOLT

31

01643-31232

WASHER

32

205-62-53780

COVER - S/N A83081 AND UP
