НАВЕСНОЕ ОБОРУД-Е (КОМПЛЕКТ) (ДЛЯ ЯПОН.)

Запчасти Komatsu PC27MR-2-B НАВЕСНОЕ ОБОРУД-Е (КОМПЛЕКТ) (ДЛЯ ЯПОН.) ГИДРАВЛИКА

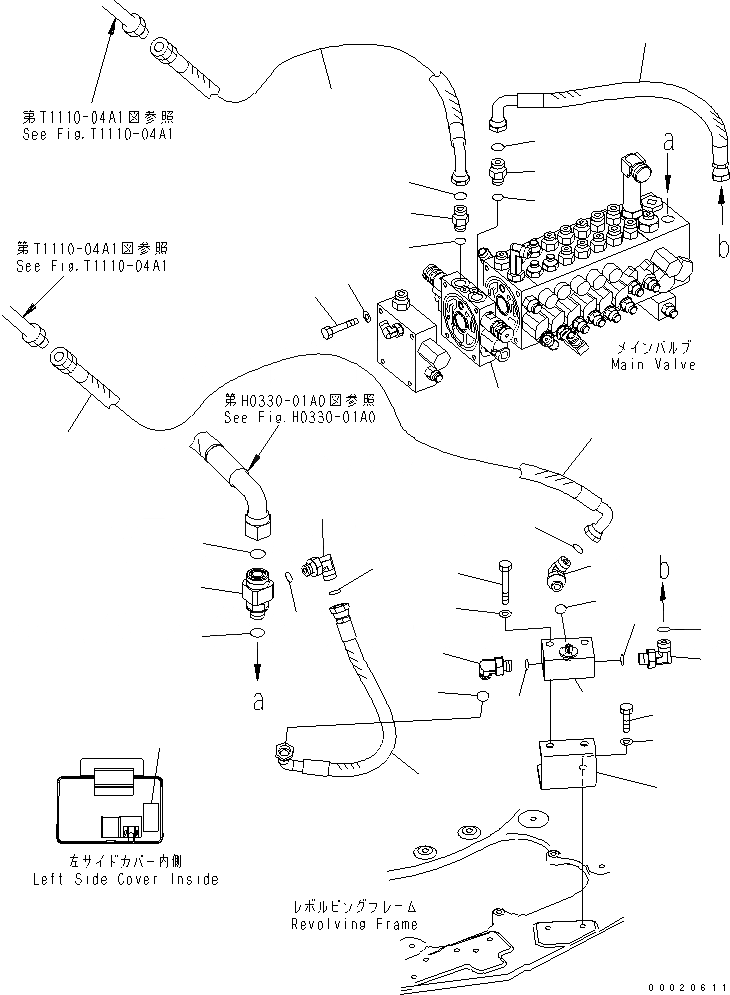

Схема запчастей Komatsu PC27MR-2-B - НАВЕСНОЕ ОБОРУД-Е (КОМПЛЕКТ) (ДЛЯ ЯПОН.) ГИДРАВЛИКА
1
2
2
2
3
3
3
4
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
24
25
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

22L-973-2110

VALVE ASS'Y

2

02782-10420

ELBOW

3

07002-11823

O-RING

4

02896-11012

O-RING

5

22L-973-2120

BRACKET

6

01010-81060

BOLT

7

01643-31032

WASHER

8

22L-973-2171

HOSE

9

22L-973-2151

HOSE

10

22L-973-2142

HOSE

11

22L-973-2160

HOSE

12

01010-81025

BOLT

13

01643-31032

WASHER

14

22L-973-2130

TEE

15

07002-12434

O-RING

16

207-62-64740

O-RING

17

02782-10420

ELBOW

18

07002-11823

O-RING

19

02896-11012

O-RING

20

02781-00420

UNION

21

07002-11823

O-RING

22

02896-11012

O-RING

23

723-11-01610

VALVE SUB ASS'Y,(SEE FIG.Y1669-01A0)

24

01010-80865

BOLT

25

01643-30823

WASHER

26

22L-973-2181

PLATE¤ OPERATING,2-WAY
