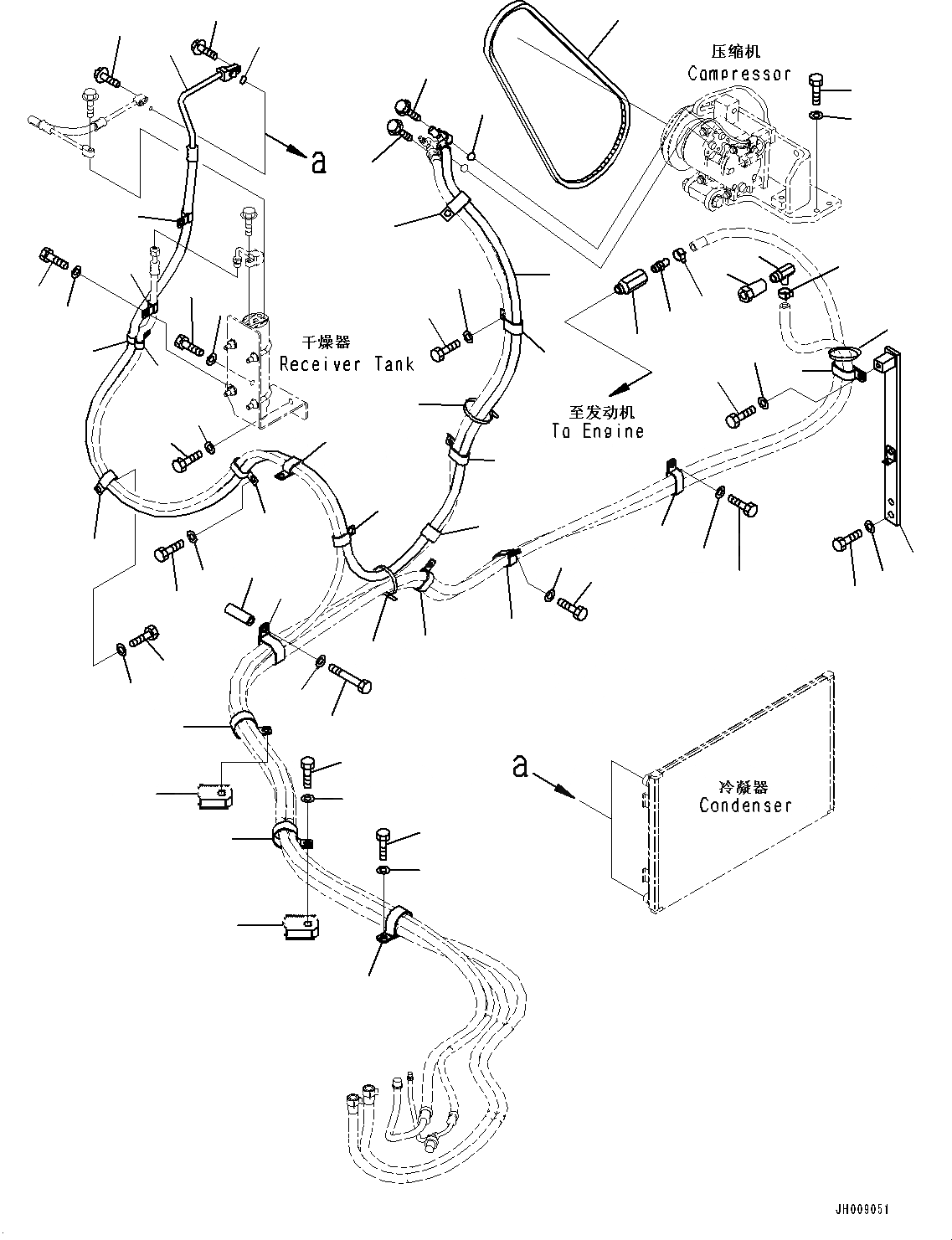

Запчасти Komatsu PC300-8M0 БЛОК КОНДИЦИОНЕРА (ШЛАНГИ) K [КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]
![Схема запчастей Komatsu PC300-8M0 - БЛОК КОНДИЦИОНЕРА (ШЛАНГИ) K [КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]](https://www.partsell.ru/storage/images/komatsu/KC_EB005/k00164a.png)
32
3
15
4A
15
13
12
14
35
13
36
14
23
16
11
31
10
12
19
24
25
24
18
3
25
2
1
6
23
16
4
5
31
30
25
27
24
16
27
16
27
4
6
27
20
6
7
5
9
29
17
5
8
28
4
16
26
24
25
22
17
21
33
37
34
18
17
19
37
17
1
207-979-7390
NIPPLE
2
20T-54-42510
NIPPLE
3
11Y-09-11160
CLIP
4
155-06-15180
CLAMP
4A
08034-20536
BAND
5
01010-81225
BOLT
6
01643-31232
WASHER
7
207-979-7540
BRACKET
8
01010-81230
BOLT
9
01643-31232
WASHER
10
209-98-81280
NIPPLE
11
202-98-11340
JOINT
12
207-979-7952
HOSE
13
20Y-979-3140
O-RING
14
01435-00630
BOLT
15
01435-00625
BOLT
16
141-06-11220
CLIP
17
20Y-62-15951
CLIP
18
01010-81225
BOLT
19
01643-31232
WASHER
20
195-979-3570
COLLAR
21
01010-81295
BOLT
22
01643-31232
WASHER
23
04434-51812
CLIP
24
01010-81225
BOLT
25
01643-31232
WASHER
26
08034-20536
BAND
27
04435-51812
CLIP
28
01010-81225
BOLT
29
01643-31232
WASHER
30
08034-20536
BAND
31
04434-51512
CLIP
32
04120-21761
V-BELT
33
01010-81225
BOLT
34
01643-31232
WASHER
35
01010-81035
BOLT
36
01643-31032
WASHER
37
207-979-D240
PLATE
