ОСНОВН. КЛАПАН (-АКТУАТОР) (/)(№9-)

Запчасти Komatsu PC300LC-6Z ОСНОВН. КЛАПАН (-АКТУАТОР) (/)(№9-) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

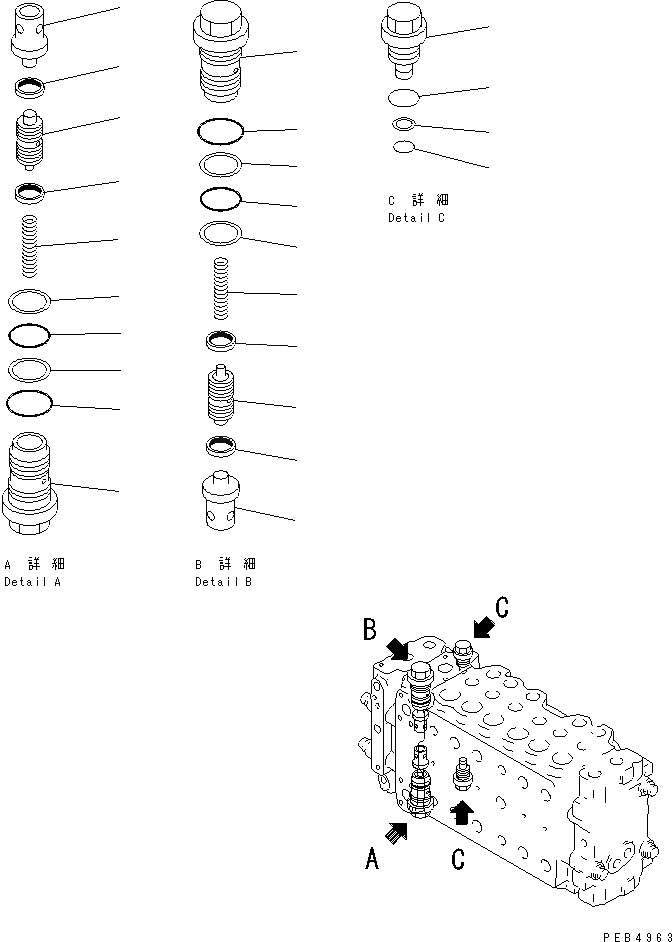

Схема запчастей Komatsu PC300LC-6Z - ОСНОВН. КЛАПАН (-АКТУАТОР) (/)(№9-) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
1
2
3
4
5
5
6
7
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

723-47-16501

CONTROL VALVE

|1

723-47-16500

CONTROL VALVE

|1

723-47-16103

CONTROL VALVE

|1

723-47-16102

CONTROL VALVE

|1

723-47-16101

CONTROL VALVE

|$$6

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1662-21A0 TO Y1662-32A0.

|1

BODY SUB ASS'Y

1

723-46-41110

VALVE

|2

723-46-40601

VALVE ASS'Y

2

SLEEVE

3

PISTON SUB ASS'Y

4

SPRING

5

SEAL

6

700-93-11320

O-RING

7

723-46-41950

RING

8

07002-13634

O-RING

|9

723-46-43100

VALVE ASS'Y

9

SLEEVE

10

PISTON SUB ASS'Y

11

SPRING

12

SEAL

13

700-93-11320

O-RING

14

723-46-41950

RING

15

07002-13634

O-RING

16

709-74-91510

PLUG

17

709-25-11390

O-RING

18

07000-11009

O-RING

19

07001-01009

RING,BACK-UP
