ПОВОРОТНОЕ СОЕДИНЕНИЕ (СОЕДИНИТЕЛЬН. ЧАСТИ) (СКОРОСТЬ ДВИЖЕНИЯ 3)(№-)

Запчасти Komatsu PC300SC-6 ПОВОРОТНОЕ СОЕДИНЕНИЕ (СОЕДИНИТЕЛЬН. ЧАСТИ) (СКОРОСТЬ ДВИЖЕНИЯ 3)(№-) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ

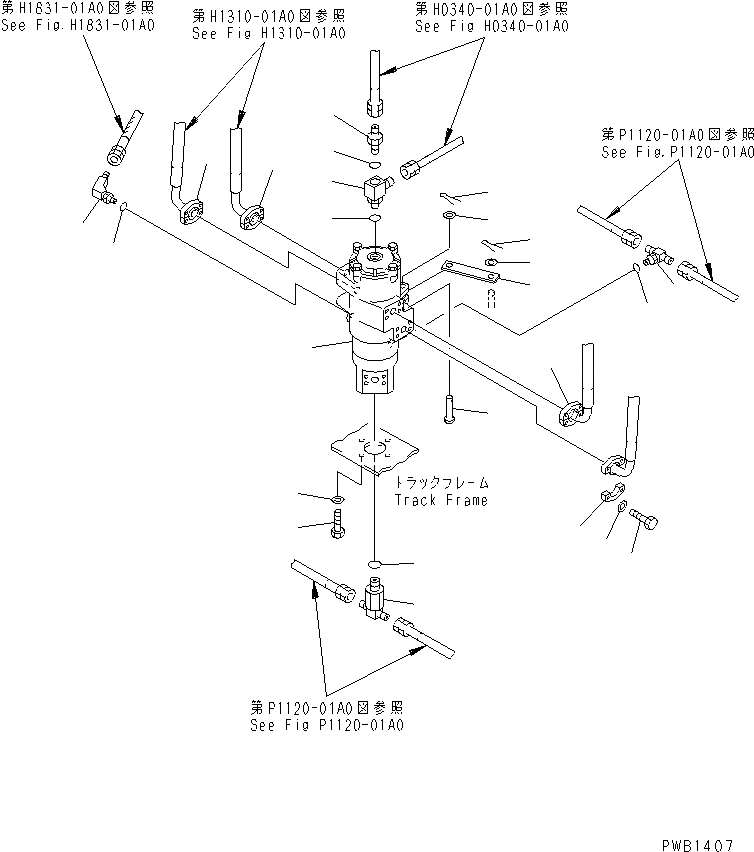

Схема запчастей Komatsu PC300SC-6 - ПОВОРОТНОЕ СОЕДИНЕНИЕ (СОЕДИНИТЕЛЬН. ЧАСТИ) (СКОРОСТЬ ДВИЖЕНИЯ 3)(№-) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ
1
2
3
4
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

703-09-00130

SWIVEL JOINT ASS'Y

|1

703-09-33260

SWIVEL JOINT ASS'Y,(SEE FIG. Y1627-01A0)

2

208-62-53110

TEE

3

07002-02434

O-RING

4

20Y-62-11780

TEE

5

07002-01423

O-RING

6

07371-31049

FLANGE

7

07372-21035

BOLT

8

01643-51032

WASHER

9

07230-20522

UNION

10

07002-02434

O-RING

11

207-62-62860

ELBOW

12

07002-02434

O-RING

13

207-62-56210

ELBOW

14

07002-01423

O-RING

15

209-62-14430

PLATE

16

201-60-11230

PIN

17

01641-21626

WASHER

18

04050-14025

PIN

19

01010-81235

BOLT

20

01643-31232

WASHER
