ОСНОВН. КОНСТРУКЦИЯ (ОТВАЛ УПРАВЛ-Е) (НАВЕС) (ДЛЯ ЯПОН.)

Запчасти Komatsu PC30MR-2-A ОСНОВН. КОНСТРУКЦИЯ (ОТВАЛ УПРАВЛ-Е) (НАВЕС) (ДЛЯ ЯПОН.) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

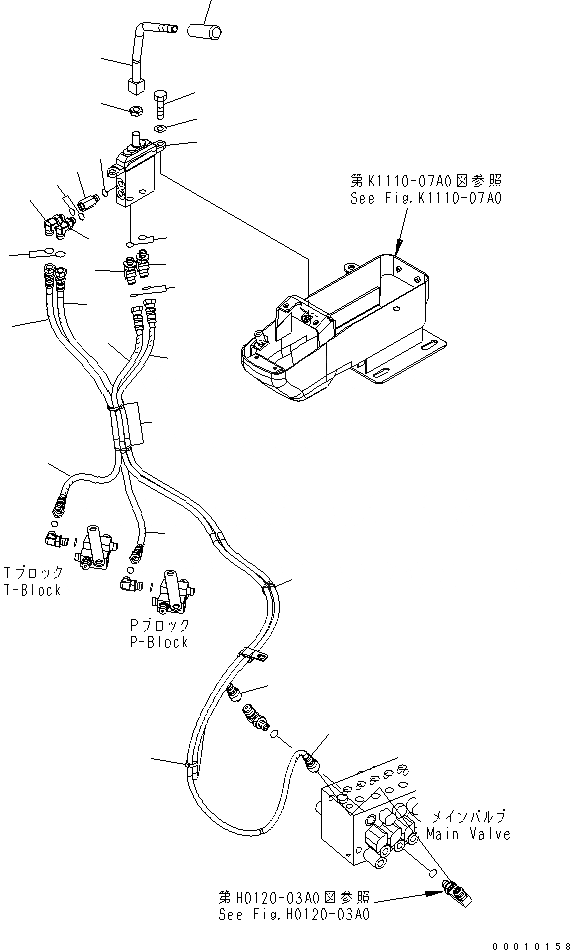

Схема запчастей Komatsu PC30MR-2-A - ОСНОВН. КОНСТРУКЦИЯ (ОТВАЛ УПРАВЛ-Е) (НАВЕС) (ДЛЯ ЯПОН.) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
7
8
9
9
10
10
10
11
11
12
12
13
13
14
14
15
15
16
17
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

702-16-01600

PILOT VALVE,(SEE FIG.Y1670-21A0)

2

01010-D1025

BOLT

3

01643-71032

WASHER

4

22M-43-21261

LEVER

5

203-43-44360

KNOB

6

01583-11408

NUT

7

21W-62-43980

ELBOW

8

20T-910-8660

NIPPLE

9

11Y-62-12140

NIPPLE

10

07000-12011

O-RING

11

02896-11008

O-RING

12

22M-62-23281

HOSE,BLUE¤ YELLOW

|12

21U-62-34750

BAND¤ BLUE

|12

21U-62-34710

BAND¤ YELLOW

13

22M-62-23281

HOSE,RED¤ YELLOW

|13

21U-62-34760

BAND¤ RED

|13

21U-62-34710

BAND¤ YELLOW

14

22M-62-23180

HOSE,BLUE¤ WHITE

|14

21U-62-34750

BAND¤ BLUE

|14

21U-62-34770

BAND¤ WHITE

15

8236-62-5860

HOSE,GREEN¤ RED

|15

21U-62-34730

BAND¤ GREEN

|15

21U-62-34760

BAND¤ RED

16

08034-20519

BAND

17

08034-20519

BAND
