ОСНОВН. КОНСТРУКЦИЯ (КАБИНА) (УПРАВЛ. НАВЕСН. ОБОРУД.) (ПРАВ.) ( АКТУАТОР)(№K9-)

Запчасти Komatsu PC340LC-7K ОСНОВН. КОНСТРУКЦИЯ (КАБИНА) (УПРАВЛ. НАВЕСН. ОБОРУД.) (ПРАВ.) ( АКТУАТОР)(№K9-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

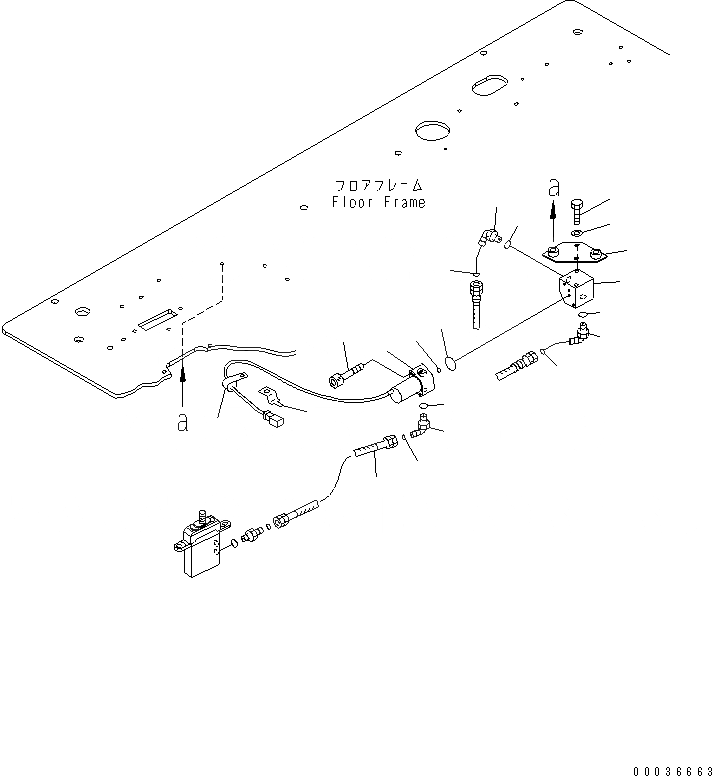

Схема запчастей Komatsu PC340LC-7K - ОСНОВН. КОНСТРУКЦИЯ (КАБИНА) (УПРАВЛ. НАВЕСН. ОБОРУД.) (ПРАВ.) ( АКТУАТОР)(№K9-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
16
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

21W-62-42240

HOSE

2

04435-51210

CLIP

3

702-21-07010

VALVE ASS'Y,EPC (SEE FIG.Y1671-01A0)

4

203-60-62220

BOLT

5

700-93-11320

O-RING

6

07000-12011

O-RING

7

20Y-62-43410

BLOCK

8

01010-80820

BOLT

9

01643-30823

WASHER

10

20Y-62-43420

BRACKET

11

02782-10210

ELBOW

12

02896-11008

O-RING

13

07002-11423

O-RING

14

21W-62-43960

ELBOW

15

02896-11008

O-RING

16

07002-11423

O-RING

17

08053-01510

CLIP
