КАБИНА (ПЕРЕДН. НИЖН. ОКНА)(№K-K9)

Запчасти Komatsu PC340NLC-7K КАБИНА (ПЕРЕДН. НИЖН. ОКНА)(№K-K9) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

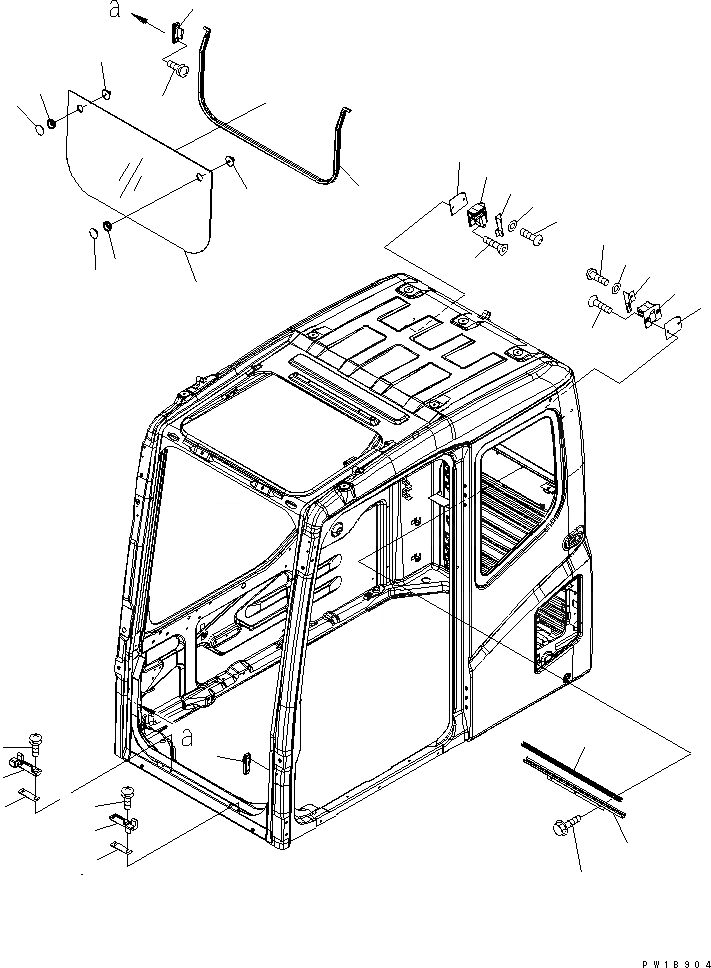

Схема запчастей Komatsu PC340NLC-7K - КАБИНА (ПЕРЕДН. НИЖН. ОКНА)(№K-K9) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
2
3
3
4
4
5
6
6
7
8
9
9
10
10
10
11
12
13
14
15
15
16
16
17
17
18
18
19
20
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

20Y-54-01151

CAB ASS'Y

|1

20Y-54-01150

CAB ASS'Y

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-11A0.

|1

20Y-54-51601

GLASS,FRONT¤ LOWER

1

20Y-54-51812

GLASS,FRONT¤ LOWER

2

22B-54-15970

RETAINER

3

22B-54-15980

KNOB

4

08037-02512

GROMMET

5

20Y-54-51862

SEAL,FRONT¤ LOWER

6

22B-54-15832

SEAT,GLASS

7

22B-54-15781

SEAT,L.H.

8

22B-54-15791

SEAT,R.H.

9

22B-54-15580

PLATE

10

01023-20616

SCREW

11

20Y-54-52161

LOCK,L.H.

12

20Y-54-52361

BRACKET,L.H.

13

20Y-54-52171

LOCK,R.H.

14

20Y-54-52371

BRACKET,R.H.

15

01240-00620

SCREW

16

01245-00625

SCREW

17

01641-50608

WASHER

18

20Y-54-52380

PLATE

19

20Y-54-52122

PLATE,FRONT¤ LOWER

20

01435-00616

BOLT

21

20Y-54-52131

SEAL
