ОСНОВН. КОНСТРУКЦИЯ (УПРАВЛ. НАВЕСН. ОБОРУД.) (НАВЕС) ( НАВЕСН.ОБОРУД)

Запчасти Komatsu PC35MR-2-A ОСНОВН. КОНСТРУКЦИЯ (УПРАВЛ. НАВЕСН. ОБОРУД.) (НАВЕС) ( НАВЕСН.ОБОРУД) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

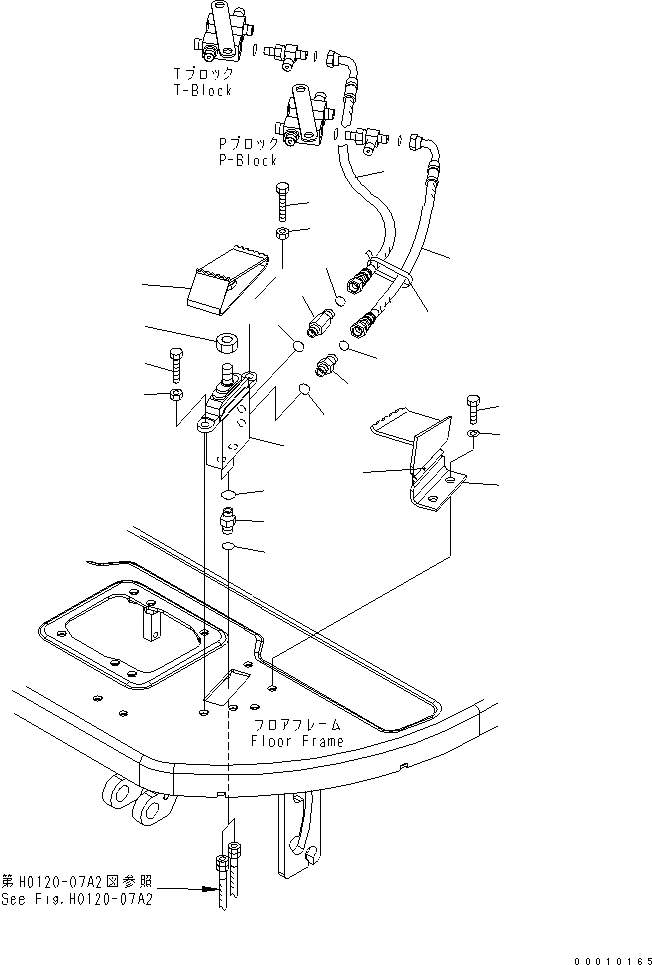

Схема запчастей Komatsu PC35MR-2-A - ОСНОВН. КОНСТРУКЦИЯ (УПРАВЛ. НАВЕСН. ОБОРУД.) (НАВЕС) ( НАВЕСН.ОБОРУД) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

22M-973-2541

PEDAL

2

01582-11411

NUT

3

702-16-01270

PILOT VALVE,(SEE FIG.Y1670-31A0)

4

01016-51045

BOLT

5

01016-51055

BOLT

6

01580-11008

NUT

7

22M-973-2521

COVER

8

22M-43-11510

HINGE (WELDED)

9

01010-D1025

BOLT

10

01643-71032

WASHER

11

11Y-62-12140

NIPPLE

12

07000-12011

O-RING

13

02896-11008

O-RING

14

11Y-62-12140

NIPPLE

15

21W-62-41780

NIPPLE

16

07000-12011

O-RING

17

02896-11008

O-RING

18

22M-62-23121

HOSE,BLUE¤ WHITE

|18

21U-62-34750

BAND¤ BLUE

|18

21U-62-34770

BAND¤ WHITE

19

22M-973-2511

HOSE,GREEN¤ RED

|19

21U-62-34730

BAND¤ GREEN

|19

21U-62-34760

BAND¤ RED

20

08034-20519

BAND
