/ / / / / / ОСНОВН. КЛАПАН(СОЕДИНИТЕЛЬН. ЧАСТИ)(/)( АКТУАТОР)

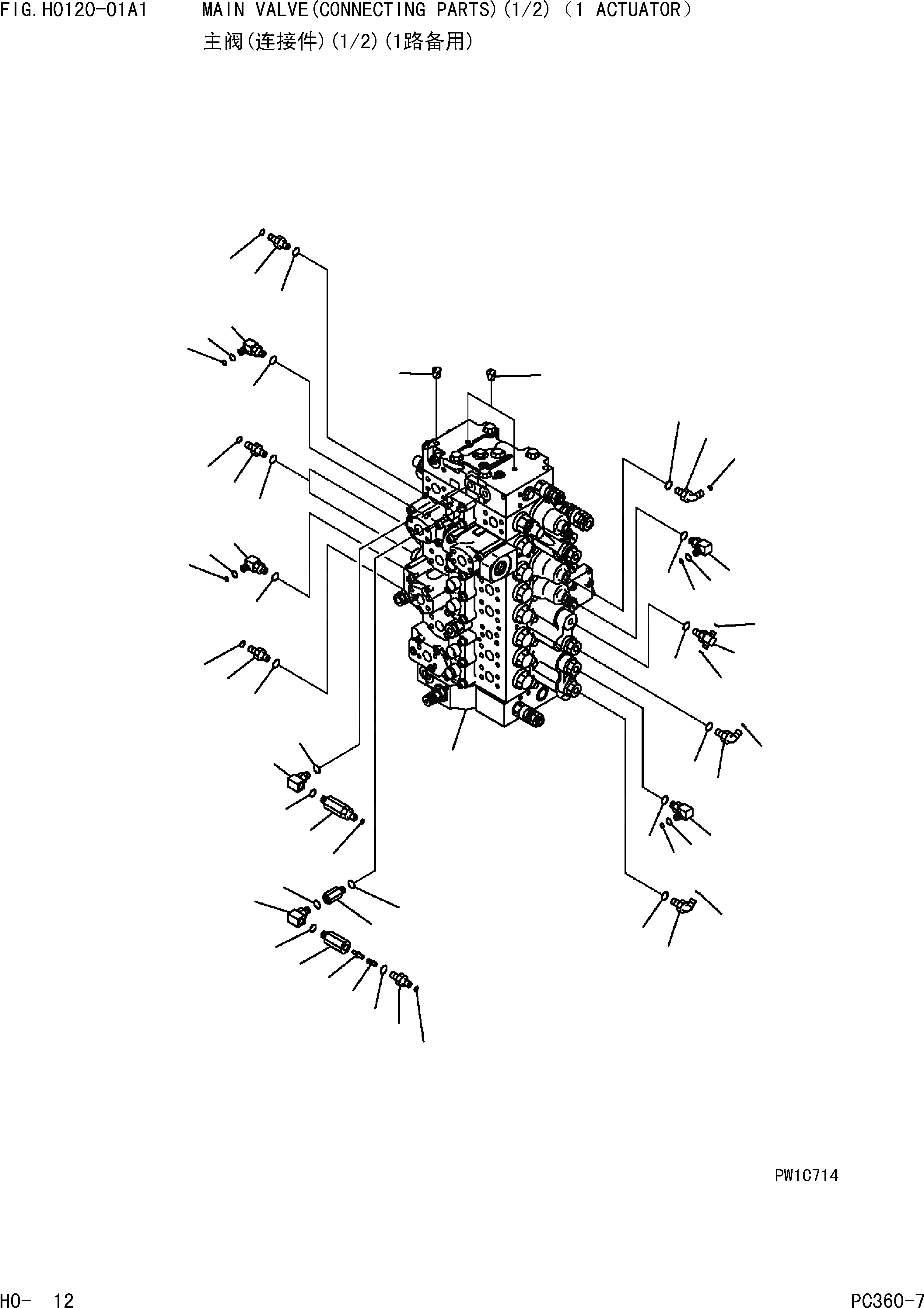

Запчасти Komatsu PC360-7 ОСНОВН. КЛАПАН(СОЕДИНИТЕЛЬН. ЧАСТИ)(/)( АКТУАТОР) ГИДРАВЛИКА]
![Схема запчастей Komatsu PC360-7 - ОСНОВН. КЛАПАН(СОЕДИНИТЕЛЬН. ЧАСТИ)(/)( АКТУАТОР) ГИДРАВЛИКА]](https://www.partsell.ru/storage/images/komatsu/ch3607m3/000138a.png)
3
2
1
17
9
10
17
5
6
4
17
12
11
12
17
7
8
17
5
6
4
10
17
9
27
21
22
23
24
25
26
18
20
19
20
26
21
27
20
19
17
15
16
17
5
6
4
17
13
14
17
5
6
4
16
15
17
1
723-48-26104
CONTROL VALVE
|$1
723-48-26103
CONTROL VALVE
2
07049-01012
PLUG
3
07049-01215
PLUG
4
22U-62-22480
ELBOW
5
201-60-11390
O-RING
6
20Y-62-19560
O-RING
7
11Y-62-12160
ELBOW
8
02896-11008
O-RING
9
21W-62-42490
ELBOW
10
02896-11009
O-RING
11
11Y-62-12250
TEE
12
02896-11008
O-RING
13
11Y-62-12130
NIPPLE
14
02896-11008
O-RING
15
11Y-62-12520
NIPPLE
16
02896-11009
O-RING
17
07002-11423
O-RING
18
20Y-62-22160
ADAPTER
19
20Y-62-23541
ELBOW
20
07002-11423
O-RING
|$21
20Y-62-41701
VALVE ASS'Y
21
BODY
22
20Y-60-22270
POPPET
23
701-20-61230
SPRING
24
07002-11423
O-RING
25
20Y-62-47630
NIPPLE
26
02896-11008
O-RING
27
07002-11423
O-RING
