/ / / / / / ОСНОВН. КОНСТРУКЦИЯ(КАБИНА)(ПЛАСТИНЫ И ВОЗДУХОВОД)(ДЛЯ КОНДИЦИОНЕР)
Запчасти Komatsu PC360-7 ОСНОВН. КОНСТРУКЦИЯ(КАБИНА)(ПЛАСТИНЫ И ВОЗДУХОВОД)(ДЛЯ КОНДИЦИОНЕР) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]

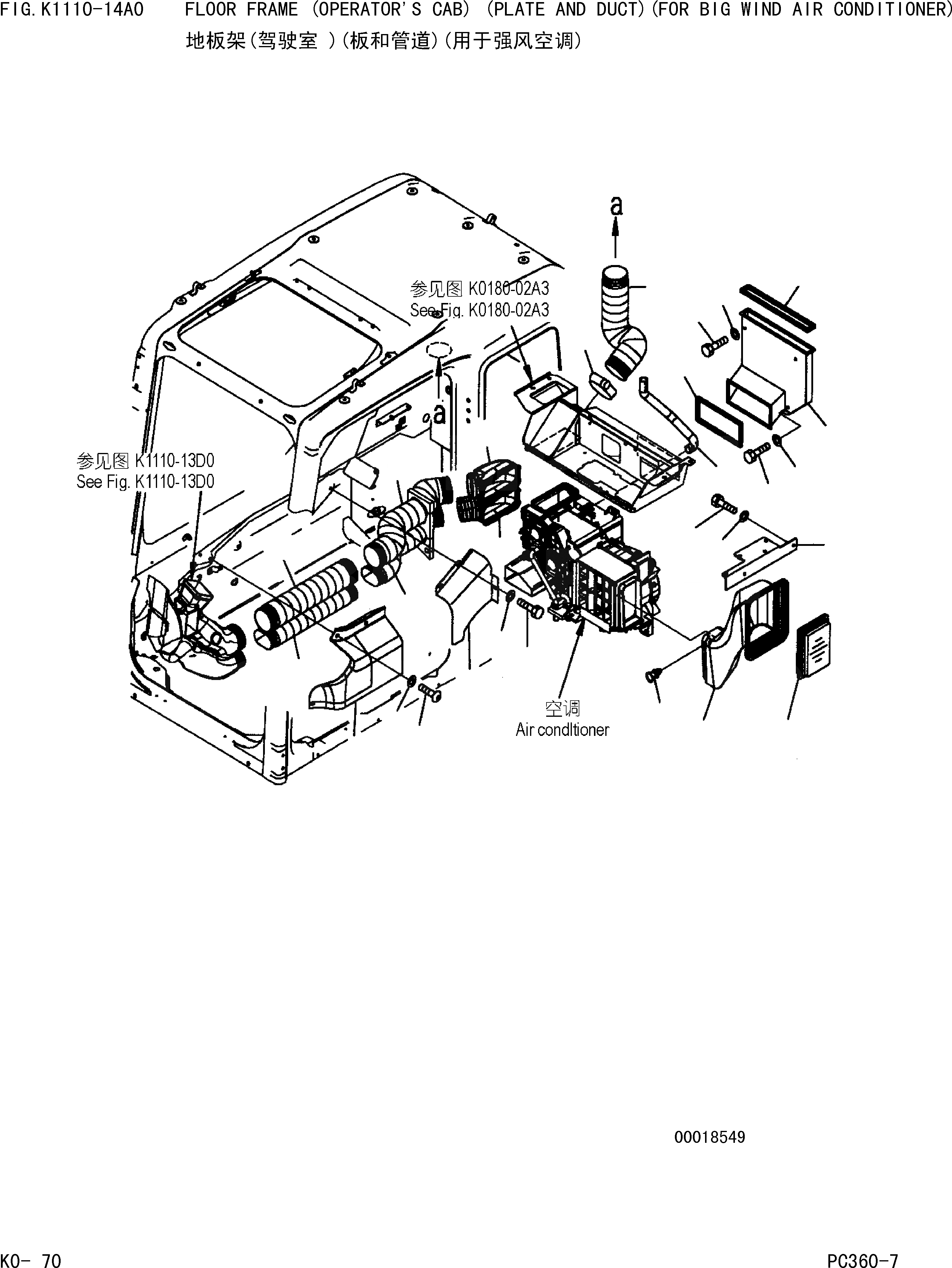

![Схема запчастей Komatsu PC360-7 - ОСНОВН. КОНСТРУКЦИЯ(КАБИНА)(ПЛАСТИНЫ И ВОЗДУХОВОД)(ДЛЯ КОНДИЦИОНЕР) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]](https://www.partsell.ru/storage/images/komatsu/ch3607m3/000227a.png)
10
11
11
4
6
5
7
9
8
13
10
12
15
14
16
1
3
2
19
25
26
20
22
24
23
17
18
21
1
208-53-13341
PLATE
2
01010-D0820
BOLT
3
01643-70823
WASHER
4
208-53-12180
COVER
5
01245-00816
SCREW
6
01643-70823
WASHER
7
208-53-12190
COVER
8
01010-D0820
BOLT
9
01643-70823
WASHER
10
208-53-12220
DUCT
11
208-53-12260
DUCT
12
208-53-12120
DUCT
13
208-53-12170
DUCT
14
208-53-12520
DUCT
15
208-53-12680
CLIP
16
17M-911-3530
ELEMENT
17
208-53-12220
DUCT
18
07281-01159
CLAMP
19
208-53-12432
HOSE
20
208-979-7990
DUCT ASS'Y
21
208-979-7970
SEAL
22
208-979-7980
SEAL
23
01010-80845
BOLT
24
01643-30823
WASHER
25
01010-80816
BOLT
26
01643-30823
WASHER
