/ / / / / / РУКОЯТЬ (.M)(ПАЛЕЦ ПАТРУБКИ ЦИЛИНДРА КОВША)(СИСТЕМА СМАЗКИ 100 ЧАС.)

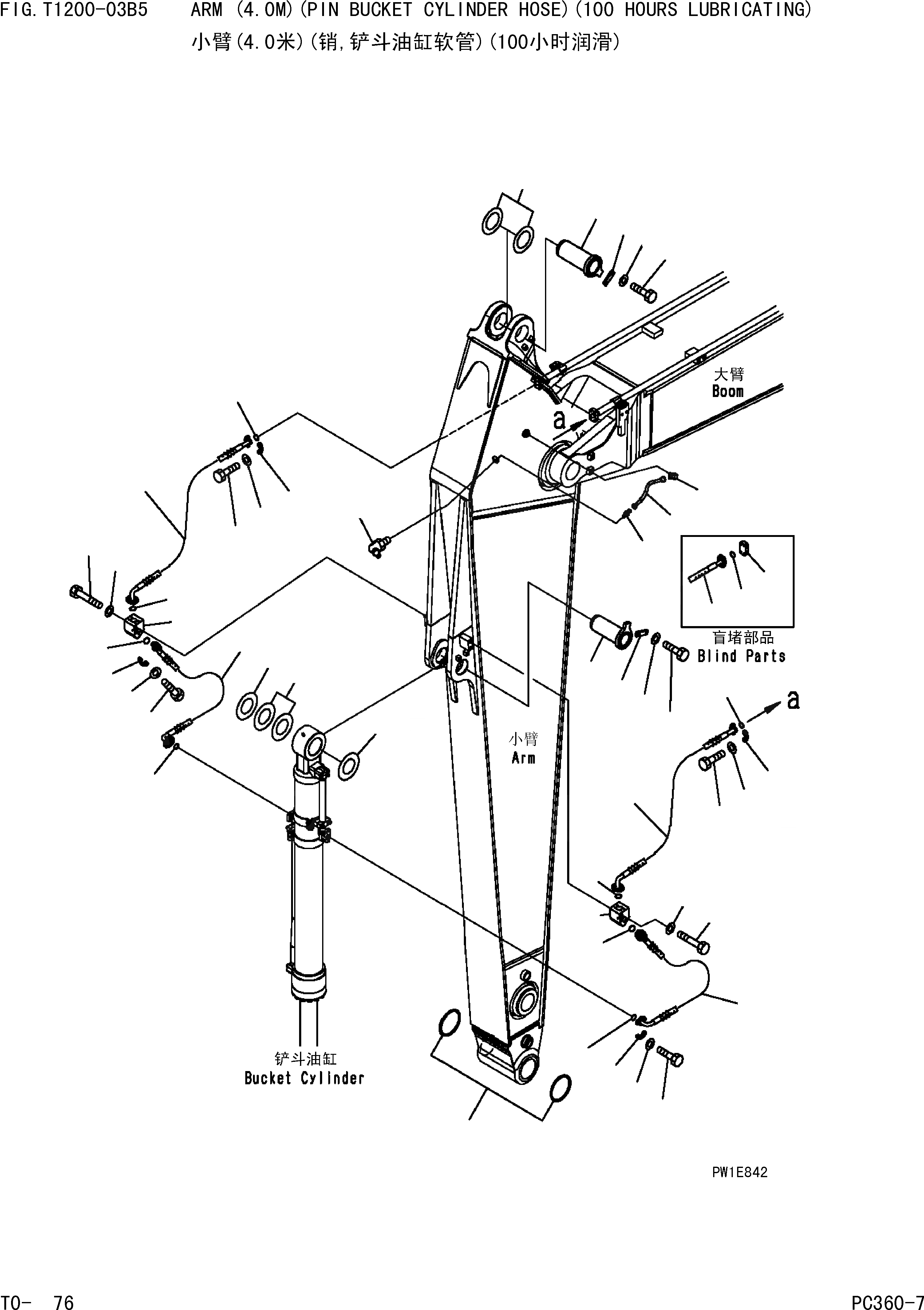

Запчасти Komatsu PC360-7 РУКОЯТЬ (.M)(ПАЛЕЦ ПАТРУБКИ ЦИЛИНДРА КОВША)(СИСТЕМА СМАЗКИ 100 ЧАС.) РАБОЧЕЕ ОБОРУДОВАНИЕ]
![Схема запчастей Komatsu PC360-7 - РУКОЯТЬ (.M)(ПАЛЕЦ ПАТРУБКИ ЦИЛИНДРА КОВША)(СИСТЕМА СМАЗКИ 100 ЧАС.) РАБОЧЕЕ ОБОРУДОВАНИЕ]](https://www.partsell.ru/storage/images/komatsu/ch3607m3/000369a.png)
5
1
2
4
3
17
16
21
22
20
15
12
13
14
16
17
26
6
7
9
8
17
20
22
21
16
17
23
19
25
24
18
21
22
20
19
27
24
25
17
23
18
10
11
10
19
20
22
21
19
1
208-70-61240
PIN
2
205-70-66580
PLATE
3
01010-81235
BOLT
4
01643-31232
WASHER
5
207-70-31340
SPACER,0.8MM
6
207-70-61220
PIN
7
205-70-66580
PLATE
8
01010-81235
BOLT
9
01643-31232
WASHER
10
207-70-24190
SPACER,0.8MM
11
207-70-24210
SPACER,1.5MM
12
20Y-25-11270
ELBOW
13
208-70-62161
TUBE
14
20Y-70-11540
CONNECTOR
15
07020-00675
FITTING
16
207-62-74180
HOSE
17
07000-13032
O-RING
18
207-943-5130
HOSE,800MM
19
07000-13032
O-RING
20
07371-31049
FLANGE
21
07372-21035
BOLT
22
01643-51032
WASHER
23
207-943-5120
ELBOW
24
01010-81290
BOLT
25
01643-31232
WASHER
26
07379-01044
FLANGE
27
207-70-33181
O-RING
