ОСНОВН. КЛАПАН (-АКТУАТОР)(/)

Запчасти Komatsu PC360-7 ОСНОВН. КЛАПАН (-АКТУАТОР)(/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ]

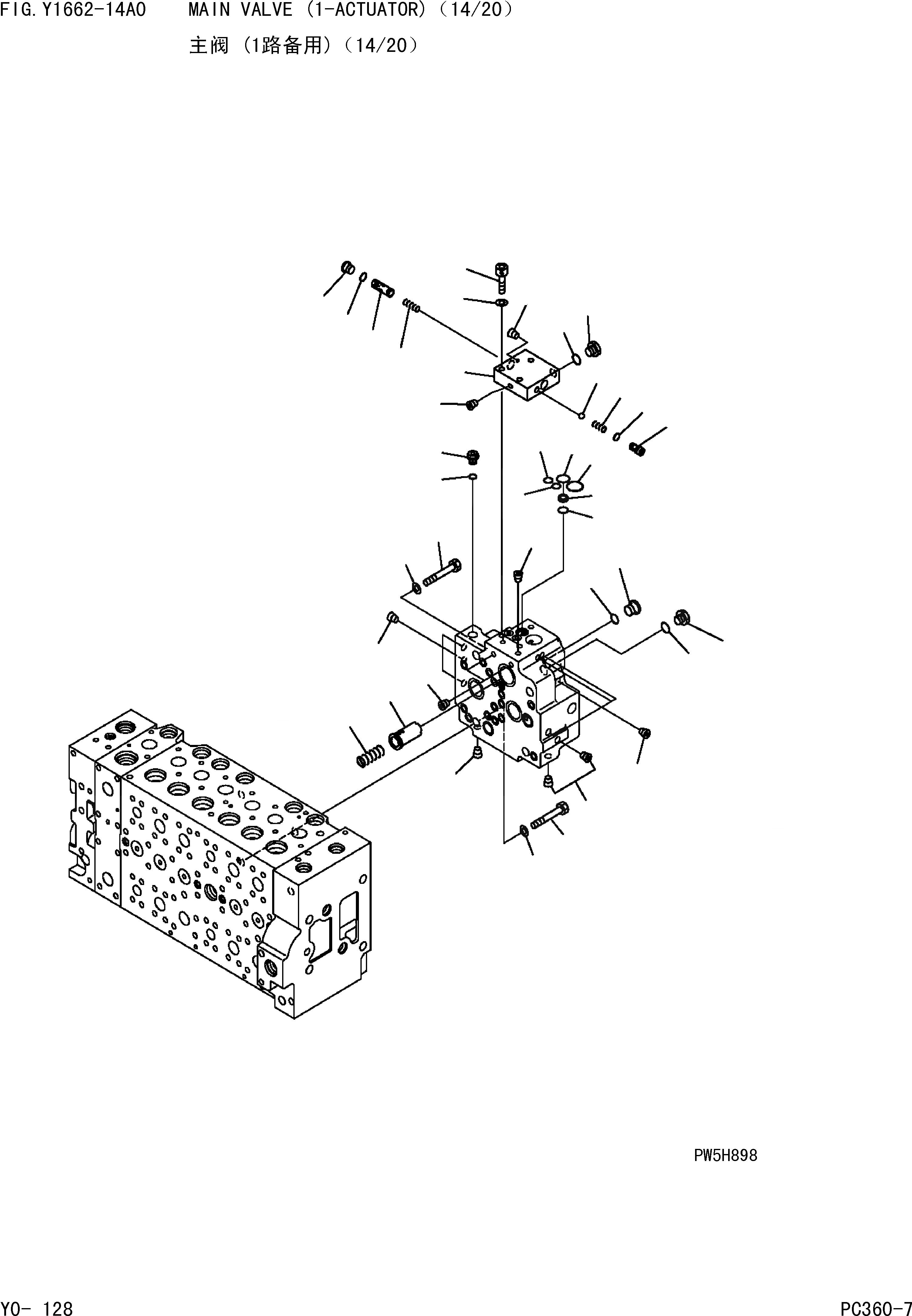

Схема запчастей Komatsu PC360-7 - ОСНОВН. КЛАПАН (-АКТУАТОР)(/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ]
11
12
9
10
20
21
8
29
19
18
15
14
16
13
28
4
5
6
3
7
29
26
27
32
30
29
25
24
23
22
29
2
1
29
29
32
31
17
29
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

723-48-26104

CONTROL VALVE

|$1

723-48-26103

CONTROL VALVE THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1662-01A0 TO Y1662-20A0.

|$2

723-40-71200

VALVE ASS'Y

1

723-40-71430

VALVE

2

702-21-55460

SPRING

3

702-21-55420

O-RING

4

702-21-55520

O-RING

5

702-21-55440

O-RING

6

702-21-53120

FILTER

7

07000-12011

O-RING

8

BLOCK

9

SPOOL

10

SPRING

11

702-21-55620

PLUG

12

07002-11423

O-RING

13

702-21-55710

SEAT

14

702-21-55720

SPRING

15

04260-00793

BALL

16

07000-11009

O-RING

17

PLUG

18

708-8H-11530

PLUG

19

07002-11423

O-RING

20

01252-61040

BOLT

21

01643-51032

WASHER

22

708-8H-11530

PLUG

23

07002-11423

O-RING

24

702-21-55620

PLUG

25

07002-11423

O-RING

26

708-8E-16160

PLUG

27

07002-11023

O-RING

28

07000-12011

O-RING

29

PLUG

30

01010-61460

BOLT

31

01010-61470

BOLT

32

01643-31445

WASHER
