ОСНОВН. КЛАПАН (-АКТУАТОР)(7/)

Запчасти Komatsu PC360-7 ОСНОВН. КЛАПАН (-АКТУАТОР)(7/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ]

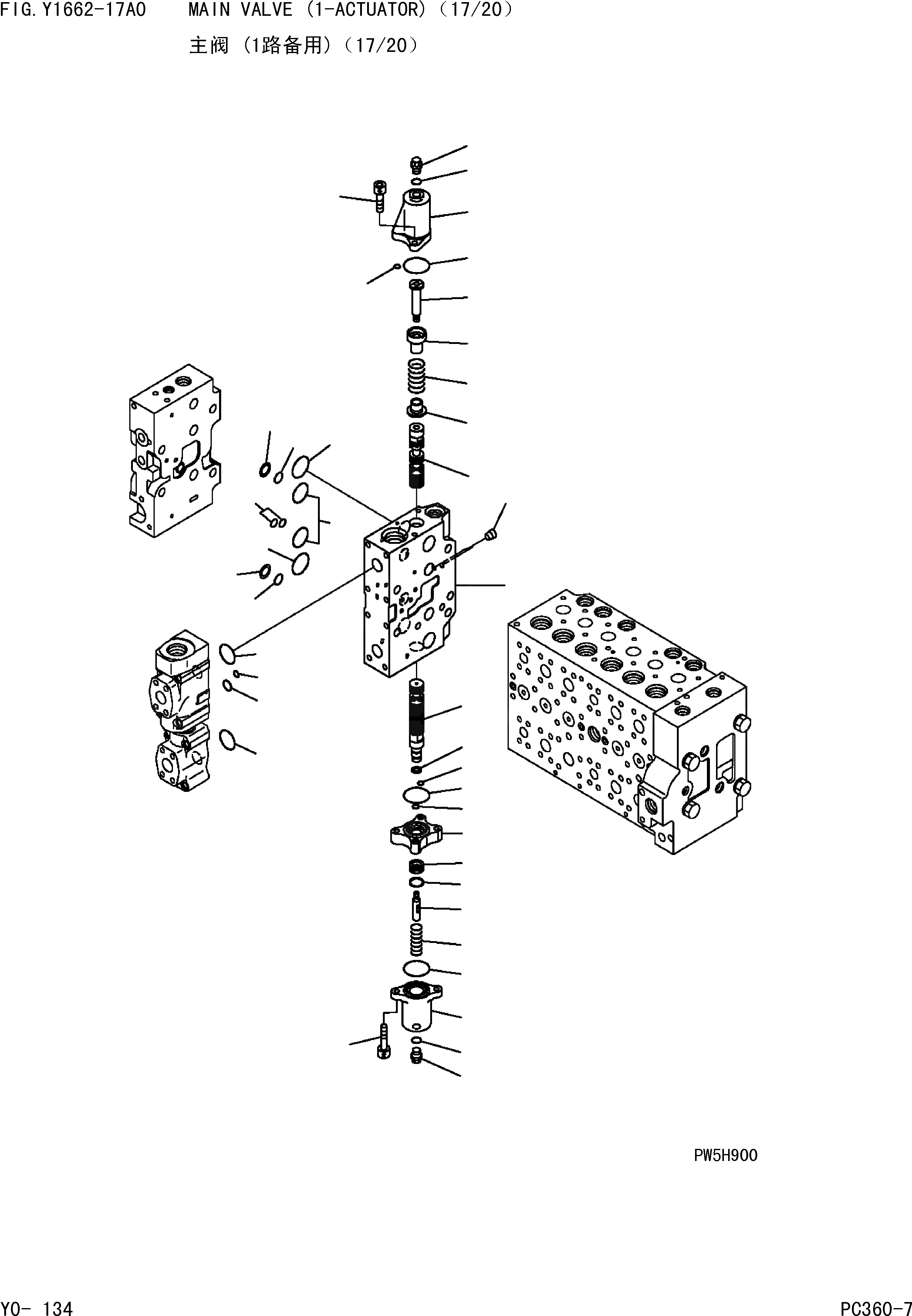

Схема запчастей Komatsu PC360-7 - ОСНОВН. КЛАПАН (-АКТУАТОР)(7/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ]
19
20
9
18
7
8
3
5
6
4
2
23
1
26
25
28
24
28
27
26
25
27
30
29
27
10
14
18
21
18
16
12
13
11
15
21
17
19
20
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

723-48-26104

CONTROL VALVE

|$1

723-48-26103

CONTROL VALVE THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1662-01A0 TO Y1662-20A0.

|$2

BODY SUB ASS'Y

1

BLOCK,VALVE

2

SPOOL

3

723-46-15390

PLUG

4

723-46-15370

RETAINER

5

723-46-15380

RETAINER

6

723-46-14110

SPRING

7

723-46-17840

CASE

8

07430-71380

O-RING

9

01252-60820

BOLT

10

723-46-22610

SPOOL

11

723-46-15330

BOLT

12

723-46-15340

PISTON

13

723-46-15350

SEAL

14

700-20-71260

SEAL

15

723-46-14180

SPRING

16

723-46-17850

CASE

17

723-46-17860

CASE

18

723-11-19960

O-RING

19

706-73-71450

PLUG

20

07002-11423

O-RING

21

07430-71380

O-RING

22

01252-60845

BOLT

23

PLUG

24

723-46-17530

O-RING

25

723-11-19130

O-RING

26

723-46-17520

RING,BACK-UP

27

07000-13032

O-RING

28

723-46-17510

O-RING

29

07000-12016

O-RING

30

702-16-53920

O-RING
