ОСНОВН. КЛАПАН (-АКТУАТОР)(9/)

Запчасти Komatsu PC360-7 ОСНОВН. КЛАПАН (-АКТУАТОР)(9/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ]

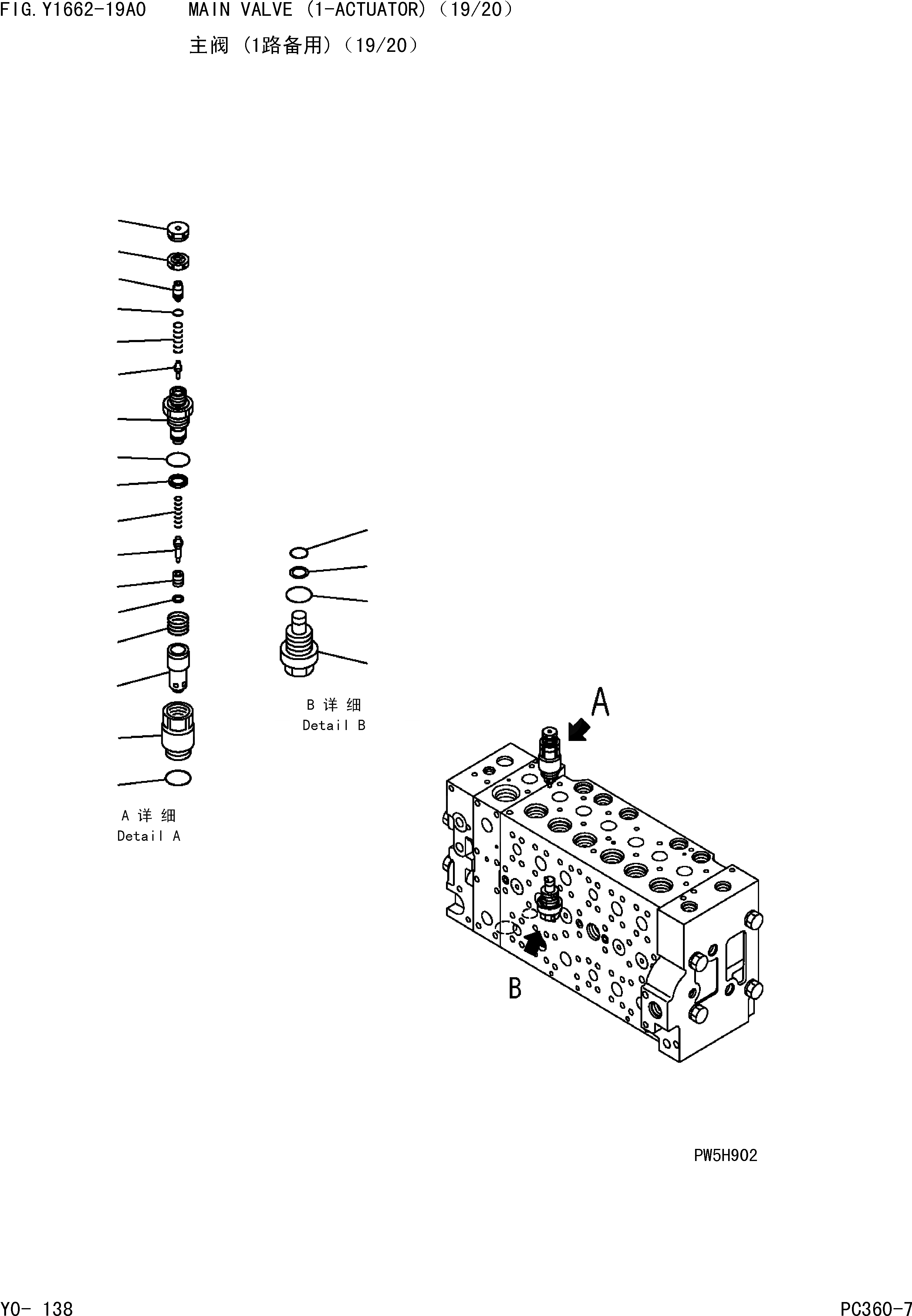

Схема запчастей Komatsu PC360-7 - ОСНОВН. КЛАПАН (-АКТУАТОР)(9/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ]
21
20
11
19
14
10
9
18
16
12
8
7
15
13
6
5
17
3
4
2
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

723-48-26104

CONTROL VALVE

|$1

723-48-26103

CONTROL VALVE THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1662-01A0 TO Y1662-20A0.

|$2

BODY SUB ASS'Y

1

709-74-91510

PLUG

2

07000-13024

O-RING

3

07000-11009

O-RING

4

07001-01009

RING,BACK-UP

|$7

723-40-91200

VALVE ASS'Y,SUCTION AND SAFETY

5

SLEEVE

6

SLEEVE

7

POPPET

8

PISTON

9

PLUG

10

POPPET

11

SPACER

12

SPRING

13

SPRING

14

SPRING

15

SEAL

16

SEAL

17

709-25-11390

O-RING

18

O-RING

19

O-RING

20

NUT

21

NUT
