ОСНОВН. КЛАПАН (-АКТУАТОР)(/)

Запчасти Komatsu PC360-7 ОСНОВН. КЛАПАН (-АКТУАТОР)(/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ]

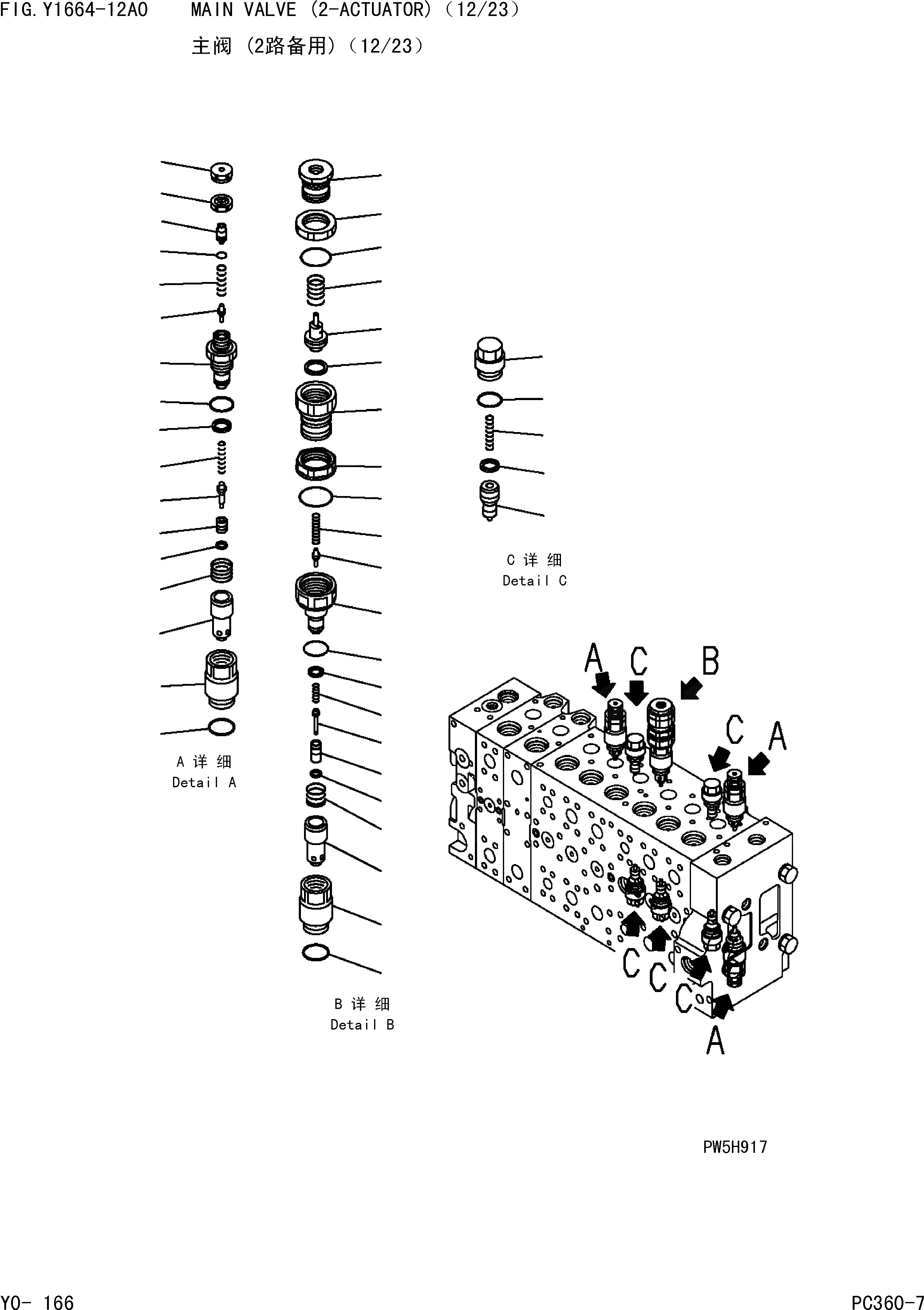

Схема запчастей Komatsu PC360-7 - ОСНОВН. КЛАПАН (-АКТУАТОР)(/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ]
17
16
7
15
10
6
5
14
12
8
4
3
11
9
2
1
13
25
35
39
38
26
30
36
40
44
42
43
41
34
37
29
24
23
33
31
27
22
20
21
28
19
18
32
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

723-49-26103

CONTROL VALVE

|$1

723-49-26102

CONTROL VALVE THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1664-01A0 TO Y1664-23A0.

|$2

723-40-91200

VALVE ASS'Y,SUCTION AND SAFETY

1

SLEEVE

2

SLEEVE

3

POPPET

4

PISTON

5

PLUG

6

POPPET

7

SPACER

8

SPRING

9

SPRING

10

SPRING

11

SEAL

12

SEAL

13

709-25-11390

O-RING

14

O-RING

15

O-RING

16

NUT

17

NUT

|$20

723-90-76201

VALVE ASS'Y,SUCTION AND SAFETY

18

SLEEVE

19

SLEEVE

20

POPPET

21

SEAL

22

PISTON

23

SLEEVE

24

POPPET

25

UNION

26

PISTON

27

SPRING

28

SPRING

29

SPRING

30

SEAL

31

SEAL

32

07000-13024

O-RING

33

O-RING

34

NUT

35

NUT

36

HOLDER

37

O-RING

36

SPRING

39

O-RING

|$43

723-40-85100

VALVE ASS'Y,SUCTION

40

SLEEVE

41

VALVE

42

SPRING

43

SEAL

44

709-25-11390

O-RING
