ОСНОВН. КЛАПАН (-АКТУАТОР)(/)

Запчасти Komatsu PC360-7 ОСНОВН. КЛАПАН (-АКТУАТОР)(/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ]

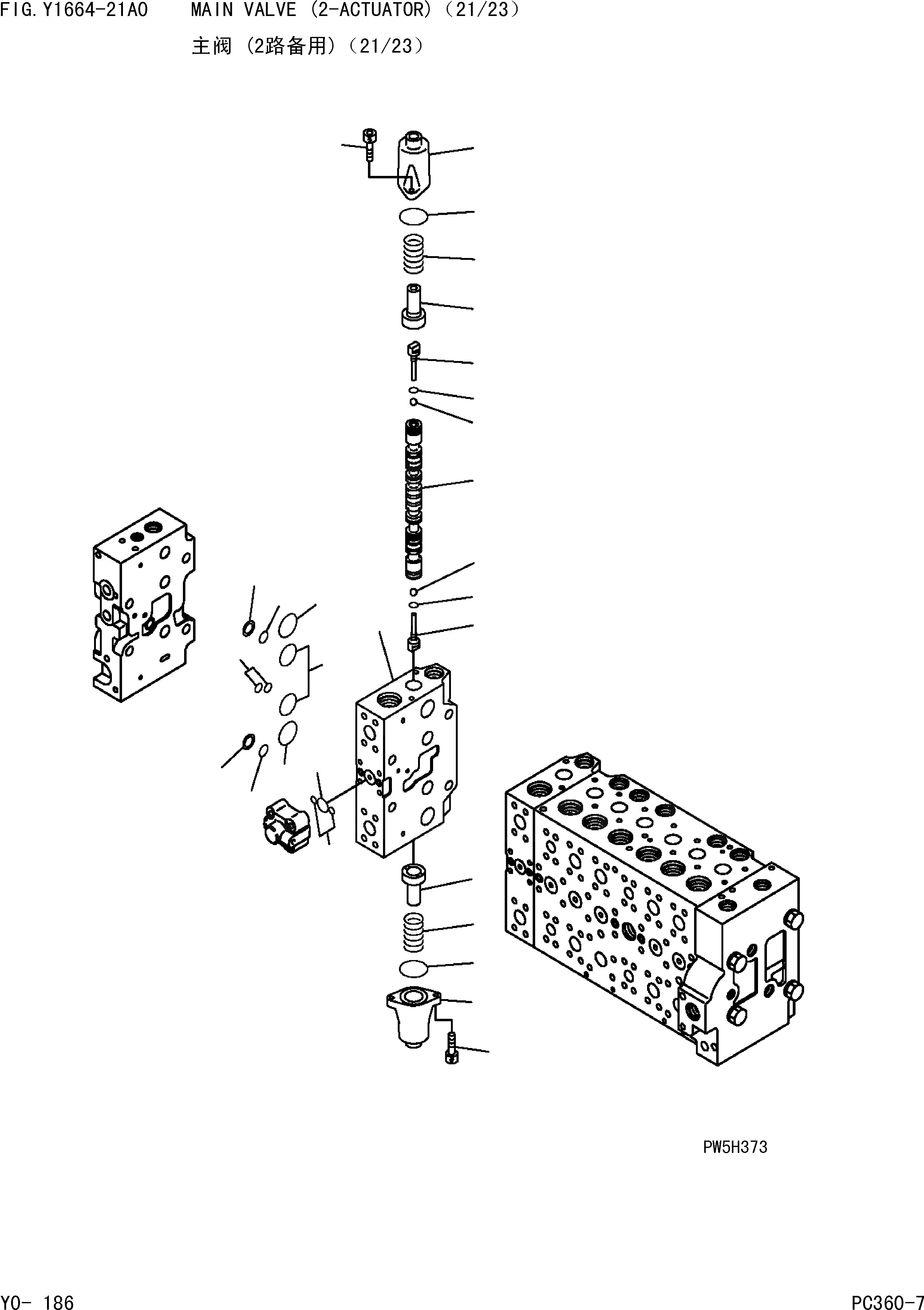

Схема запчастей Komatsu PC360-7 - ОСНОВН. КЛАПАН (-АКТУАТОР)(/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ]
10
8
9
7
6
3
4
5
2
5
4
3
1
16
13
15
14
17
16
13
15
12
11
6
7
9
8
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

723-49-26103

CONTROL VALVE

|$1

723-49-26102

CONTROL VALVE THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1664-01A0 TO Y1664-23A0.

|$2

BODY SUB ASS'Y

1

BLOCK,VALVE

2

SPOOL

3

723-46-15130

PLUG

4

07002-10823

O-RING

5

708-7T-16460

BALL

6

723-46-15120

RETAINER

7

723-46-14110

SPRING

8

723-46-15111

CASE

9

07430-71360

O-RING

10

01252-60820

BOLT

11

07000-11009

O-RING

12

07000-12021

O-RING

13

723-11-19130

O-RING

14

07000-13032

O-RING

15

723-46-17510

O-RING

16

723-46-17520

RING,BACK-UP

17

723-46-17530

O-RING
