ОСНОВН. КЛАПАН (-АКТУАТОР)(/)

Запчасти Komatsu PC360-7 ОСНОВН. КЛАПАН (-АКТУАТОР)(/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ]

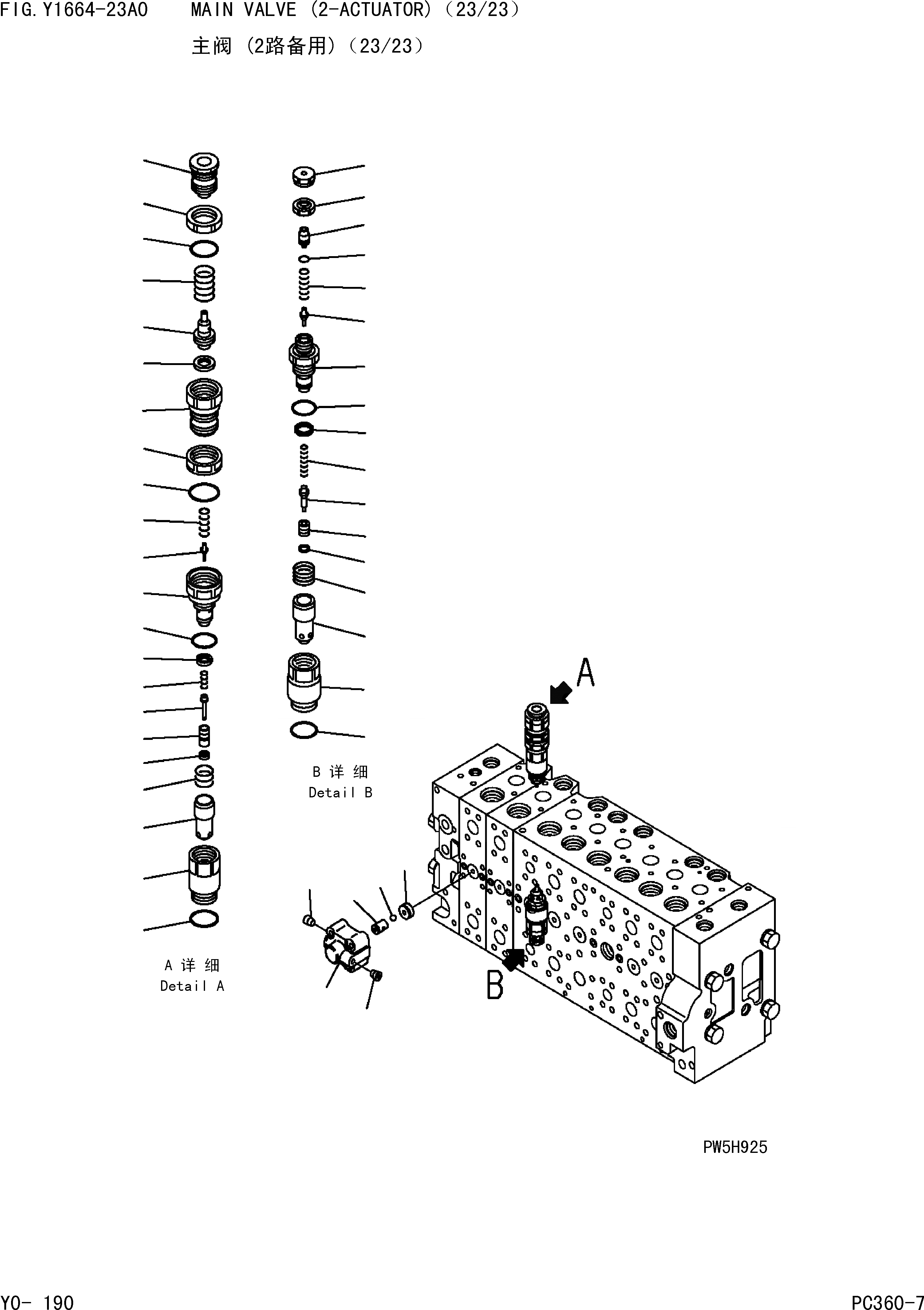

Схема запчастей Komatsu PC360-7 - ОСНОВН. КЛАПАН (-АКТУАТОР)(/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ]
5
3
4
2
1
5
14
18
24
22
25
17
12
11
21
19
15
10
8
9
16
7
6
20
33
32
41
39
35
31
30
38
36
29
28
40
13
23
27
26
44
43
34
42
37
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

723-49-26103

CONTROL VALVE

|$1

723-49-26102

CONTROL VALVE THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1664-01A0 TO Y1664-23A0.

|$2

723-40-66300

VALVE ASS'Y

1

CASE

2

SEAT

3

SEAT

4

BALL

5

PLUG

|$8

723-90-76501

VALVE ASS'Y,SUCTION AND SAFETY

6

SLEEVE

7

SLEEVE

8

POPPET

9

SEAL

10

PISTON

11

SLEEVE

12

POPPET

13

UNION

14

PISTON

15

SPRING

16

SPRING

17

SPRING

18

SEAL

19

SEAL

20

07000-13024

O-RING

21

O-RING

22

NUT

23

NUT

24

HOLDER

25

O-RING

26

SPRING

27

O-RING

|$31

723-90-61700

VALVE ASS'Y,SUCTION AND SAFETY

28

SLEEVE

29

SLEEVE

30

POPPET

31

PISTON

32

PLUG

33

POPPET

34

SPACER

35

SPRING

36

SPRING

37

SPRING

36

SEAL

39

SEAL

40

07000-13024

O-RING

41

O-RING

42

O-RING

43

NUT

44

NUT
