ГИДРОМОЛОТ РУКОЯТЬ (РУКОЯТЬ)(№9-)

Запчасти Komatsu PC38UU-2 ГИДРОМОЛОТ РУКОЯТЬ (РУКОЯТЬ)(№9-) РАБОЧЕЕ ОБОРУДОВАНИЕ

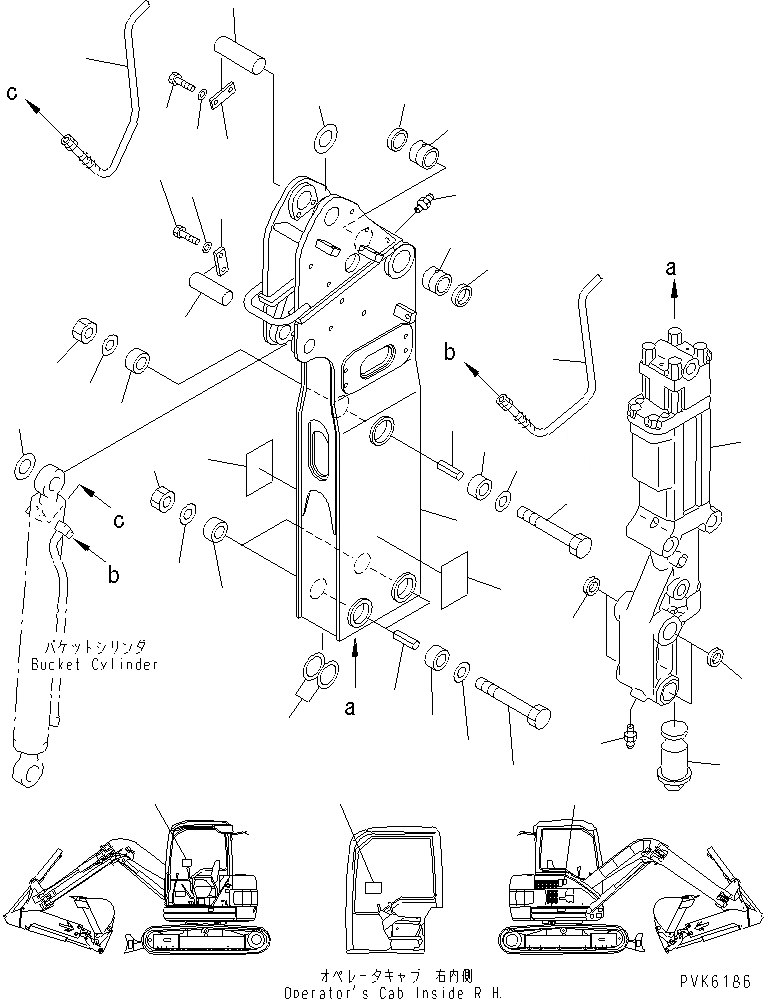

Схема запчастей Komatsu PC38UU-2 - ГИДРОМОЛОТ РУКОЯТЬ (РУКОЯТЬ)(№9-) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
2
3
3
4
5
5
5A
5A
5B
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
19
19
19A
19A
20
20
20
20
21
21
22
23
24
25
25
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

21X-970-0310

ARM ASS'Y

1

ARM

2

20S-70-71140

BUSHING

3

07145-00045

SEAL,DUST

4

07020-00000

FITTING,GREASE

5

20N-970-7630

PLATE¤ MARK,BREAKER

5A

20S-970-7750

PLATE¤ CAUTION

5B

20S-970-7760

PLATE¤ CAUTION

6

21X-970-2320

HOSE

7

20S-70-71571

PIN

8

21X-970-2130

HOSE

9

04082-00212

LOCK

10

01010-81230

BOLT

11

01643-31232

WASHER

12

21X-70-22120

SHIM¤ 3.5MM

13

20S-970-7240

PIN

14

04082-00212

LOCK

15

01010-81230

BOLT

16

01643-31232

WASHER

17

20S-70-71490

SHIM¤ 2.5MM

18

20S-970-7230

COLLAR

19

20S-970-6970

BOLT

19A

113-06-23220

COVER

20

01643-32780

WASHER

21

01580-12722

NUT

22

20S-970-7330

SHIM¤ 0.5MM

23

21X-970-0020

BREAKER ASS'Y,(SEE FIG.T1200-03A8)

24

20S-970-7280

DUMMY CHISEL

25

07145-00035

SEAL,DUST

26

07020-00000

FITTING,GREASE
