H-A ОСНОВН. УПРАВЛЯЮЩ. КЛАПАН COMPLETE ASSEMBLY (/) & СЕРВИСНЫЙ КЛАПАНS

Запчасти Komatsu PC390LL-10 A50601 H-A ОСНОВН. УПРАВЛЯЮЩ. КЛАПАН COMPLETE ASSEMBLY (/) & СЕРВИСНЫЙ КЛАПАНS ГИДРАВЛИКА

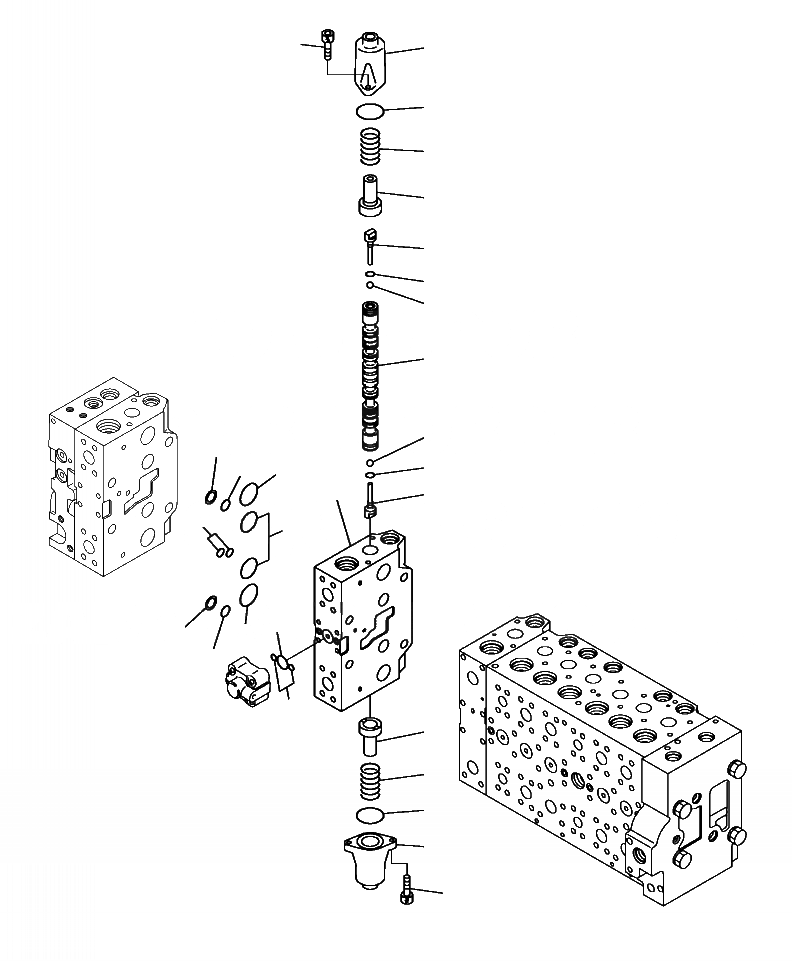

Схема запчастей Komatsu PC390LL-10 A50601 - H-A ОСНОВН. УПРАВЛЯЮЩ. КЛАПАН COMPLETE ASSEMBLY (/) & СЕРВИСНЫЙ КЛАПАНS ГИДРАВЛИКА
10
8
9
7
6
3
4
5
2
5
16
13
4
15
1
3
17
14
12
16
15
13
11
6
7
9
8
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$5

NSS

BODY SUBASSEMBLY

1

NSS

BLOCK

2

NSS

SPOOL

3

723-46-15130

PLUG

4

07002-10823

O-RING

5

708-7T-16460

BALL

6

723-46-15120

RETAINER

7

723-46-14110

SPRING

8

723-46-15111

CASE

9

07430-71380

O-RING

10

01252-60820

BOLT, HEXAGON SOCKET HEAD

11

07000-11009

O-RING

12

07000-12021

O-RING

13

723-46-17530

O-RING

14

723-11-19130

O-RING

15

723-46-17520

RING, BACK-UP

16

07000-13032

O-RING

17

723-46-17510

O-RING
