AFF- ТРУБЫ ТОПЛ. ФИЛЬТРА

Запчасти Komatsu PC390LL-10 A50601 AFF- ТРУБЫ ТОПЛ. ФИЛЬТРА ДВИГАТЕЛЬ

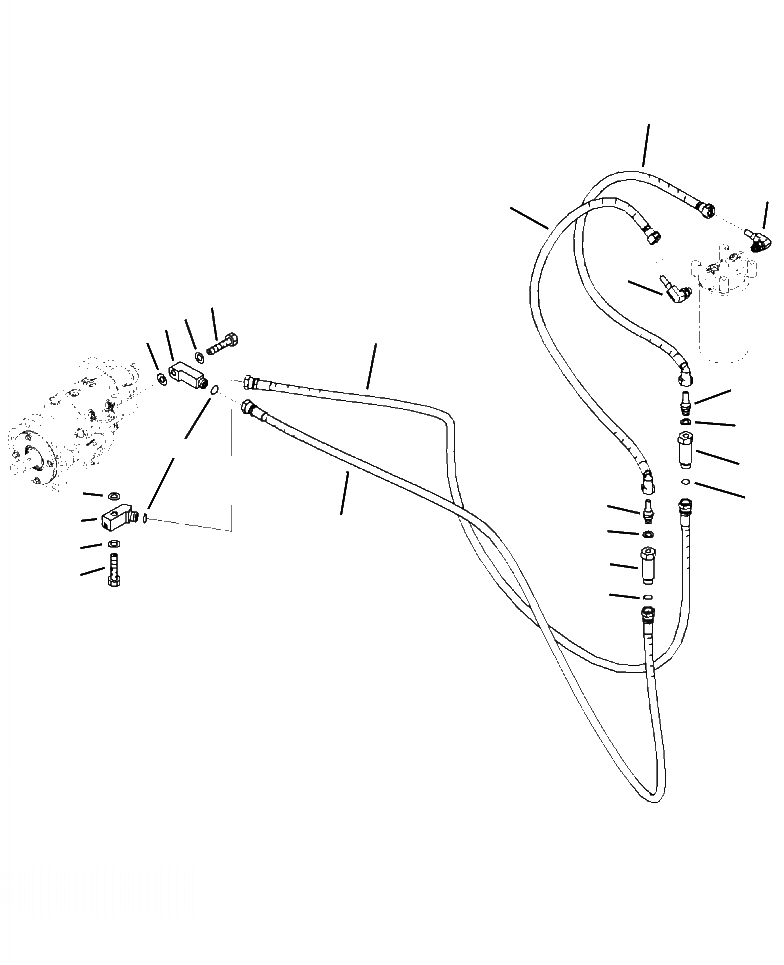

Схема запчастей Komatsu PC390LL-10 A50601 - AFF- ТРУБЫ ТОПЛ. ФИЛЬТРА ДВИГАТЕЛЬ
11
1
11
1
6
7
2
10
7
13
14
8
12
4
15
13
5
9
14
4
12
3
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

6746-71-5620

CONNECTOR

2

6746-71-5210

JOINT

3

6354-71-5560

BOLT, JOINT

4

6745-71-1130

WASHER

5

6746-71-5220

JOINT

6

6354-71-5560

BOLT, JOINT

7

6745-71-1130

WASHER

8

02896-11009

O-RING

9

6746-71-9910

HOSE

10

6746-71-9920

HOSE

11

6746-71-9940

HOSE

12

6746-71-9950

CONNECTOR

13

6755-71-5310

CONNECTOR

14

6745-71-1130

WASHER

15

02896-11009

O-RING
