Запчасти Komatsu PC400LC-5 ОСНОВН. КОНСТРУКЦИЯ ЧАСТИ КОРПУСА

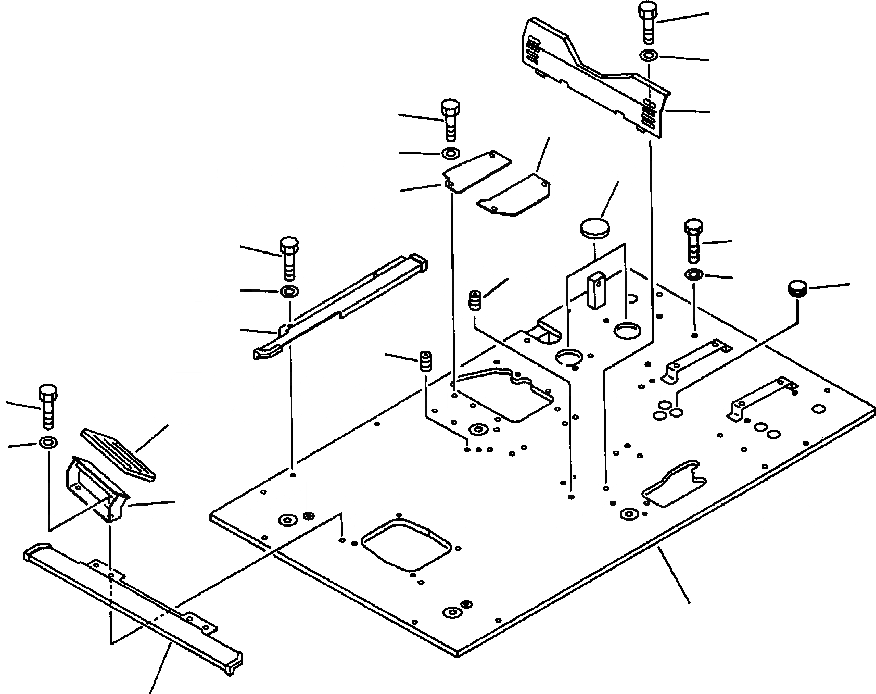

Схема запчастей Komatsu PC400LC-5 - ОСНОВН. КОНСТРУКЦИЯ ЧАСТИ КОРПУСА
12
13
4
11
3
5
6
2
14
9
21
15
20
10
8
21
18
17
19
16
1
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

207-54-53191

FRAME, FLOOR (WITHOUT AIR CONDITIONING)

1

208-43-A1100

FRAME, FLOOR (WITH AIR CONDITIONING)

2

207-54-53240

COVER

3

20Y-54-16561

PLATE

4

01010-81025

BOLT

5

01643-31032

WASHER

6

207-54-53350

SHEET

7

20Y-06-15351

COVER

8

20Y-06-15510

COVER

9

01010-80816

BOLT

10

01643-30823

WASHER

11

20Y-43-16130

COVER

12

01010-81225

BOLT

13

01643-31232

WASHER

14

01010-81220

BOLT

15

01643-31232

WASHER

16

20Y-43-16421

FOOT REST

17

20Y-43-16430

PAD

18

01010-81020

BOLT

19

01643-31032

WASHER

20

20Y-977-1120

CAP

21

01310-11212

SCREW
