ОСНОВН. КЛАПАН ( ACTUTOR) (/)

Запчасти Komatsu PC400LCSE-8R ОСНОВН. КЛАПАН ( ACTUTOR) (/) Y

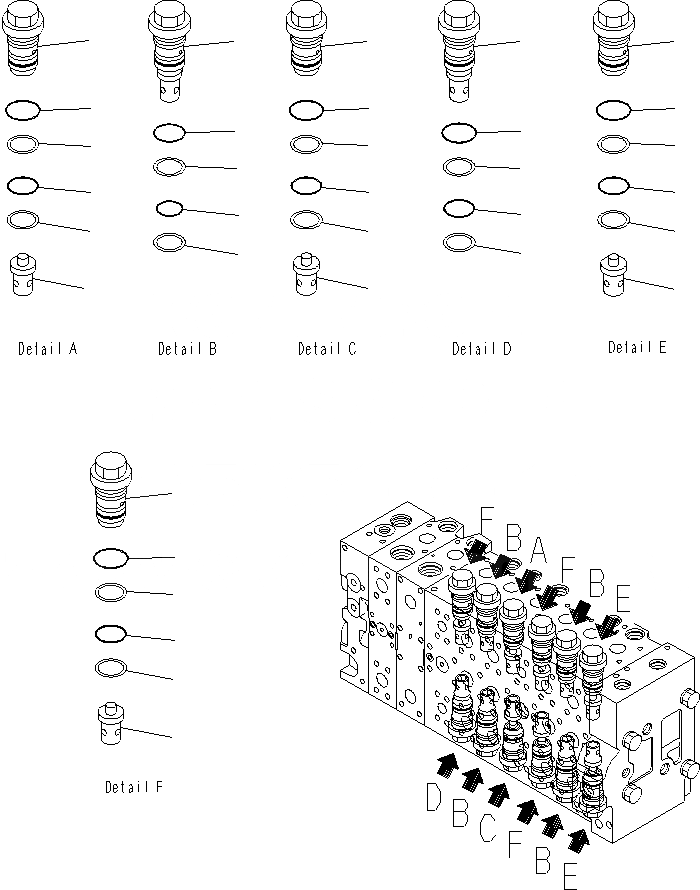

Схема запчастей Komatsu PC400LCSE-8R - ОСНОВН. КЛАПАН ( ACTUTOR) (/) Y
2
6
10
14
18
5
13
21
9
17
4
12
20
8
16
3
11
19
7
15
4
12
20
8
16
1
1
1
22
25
24
23
24
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

723-48-27504

CONTROL VALVE

|$2

723-48-27503

CONTROL VALVE

|$3

723-48-27502

CONTROL VALVE

|$4

723-48-27501

CONTROL VALVE

|$5

THIS ASSEMBLY CONSISTS OF ALL PARTS

|$6

SHOWN IN FIGS.Y1664-01A0 TO Y1664-23A0.

1

BODY SUB A.

|$8

BODY SUB ASSY

|$9

BODY SUB ASS'Y

|$10

723-46-41210

VALVE

2

723-46-40100

VALVE ASS'Y

3

700-93-11320

O-RING

4

723-46-41950

RING

5

07002-13634

O-RING

6

723-46-42800

VALVE ASS'Y

7

700-93-11320

O-RING

8

723-46-41950

RING

9

07002-13634

O-RING

10

723-46-40601

VALVE ASS'Y

11

700-93-11320

O-RING

12

723-46-41950

RING

13

07002-13634

O-RING

14

723-46-45500

VALVE ASS'Y

15

700-93-11320

O-RING

16

723-46-41950

RING

17

07002-13634

O-RING

18

723-46-44100

VALVE ASS'Y

19

700-93-11320

O-RING

20

723-46-41950

RING

21

07002-13634

O-RING

22

723-46-45100

VALVE ASS'Y

23

700-93-11320

O-RING

24

723-46-41950

RING

25

07002-13634

O-RING
