КАБИНА (/7) (ДВЕРЬ)

Запчасти Komatsu PC450-6K КАБИНА (/7) (ДВЕРЬ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

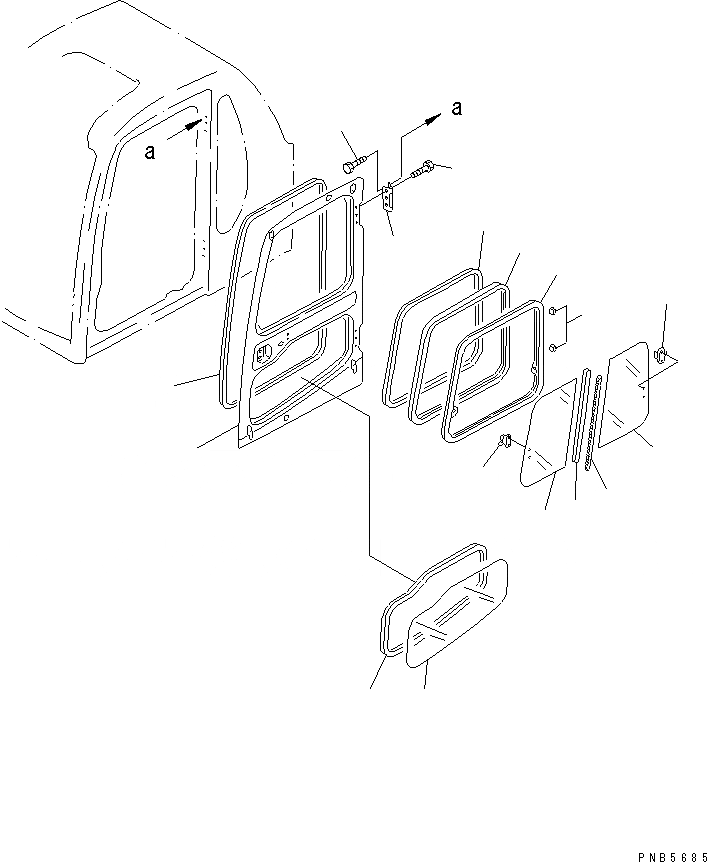

Схема запчастей Komatsu PC450-6K - КАБИНА (/7) (ДВЕРЬ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

209-54-K1701

OPERATOR'S CAB ASS'Y

|1

209-54-K1700

OPERATOR'S CAB ASS'Y

|1

209-54-K2011

OPERATOR'S CAB ASS'Y

|1

20Y-54-K9290

OPERATOR'S CAB ASS'Y

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-07A0.

|1

209-54-00410

DOOR ASS'Y

|1

20Y-54-00514

DOOR ASS'Y

|$$8

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-06A0 AND K0210-07A0.

1

DOOR

|1

DOOR

|2

209-54-71300

SASH ASS'Y

|2

20Y-54-35801

SASH ASS'Y

2

20Y-54-35811

FRAME

3

20Y-54-35821

GLASS

4

20Y-54-14352

LOCK ASS'Y

5

20Y-54-35831

GLASS

6

20Y-54-13322

LOCK

7

20Y-54-35850

SASH

|7

20Y-54-35850

SASH

8

20Y-54-35860

SASH

|8

20Y-54-35860

SASH

9

20Y-54-35840

SEAL

10

20Y-54-13180

SEAT

11

20Y-54-35870

TRIM

12

20Y-54-35721

GLASS

13

20Y-54-35731

WEATHER STRIP

14

20Y-54-35743

WEATHER STRIP

|14

20Y-54-35742

WEATHER STRIP

15

14X-911-1330

HINGE

16

01435-31225

BOLT
