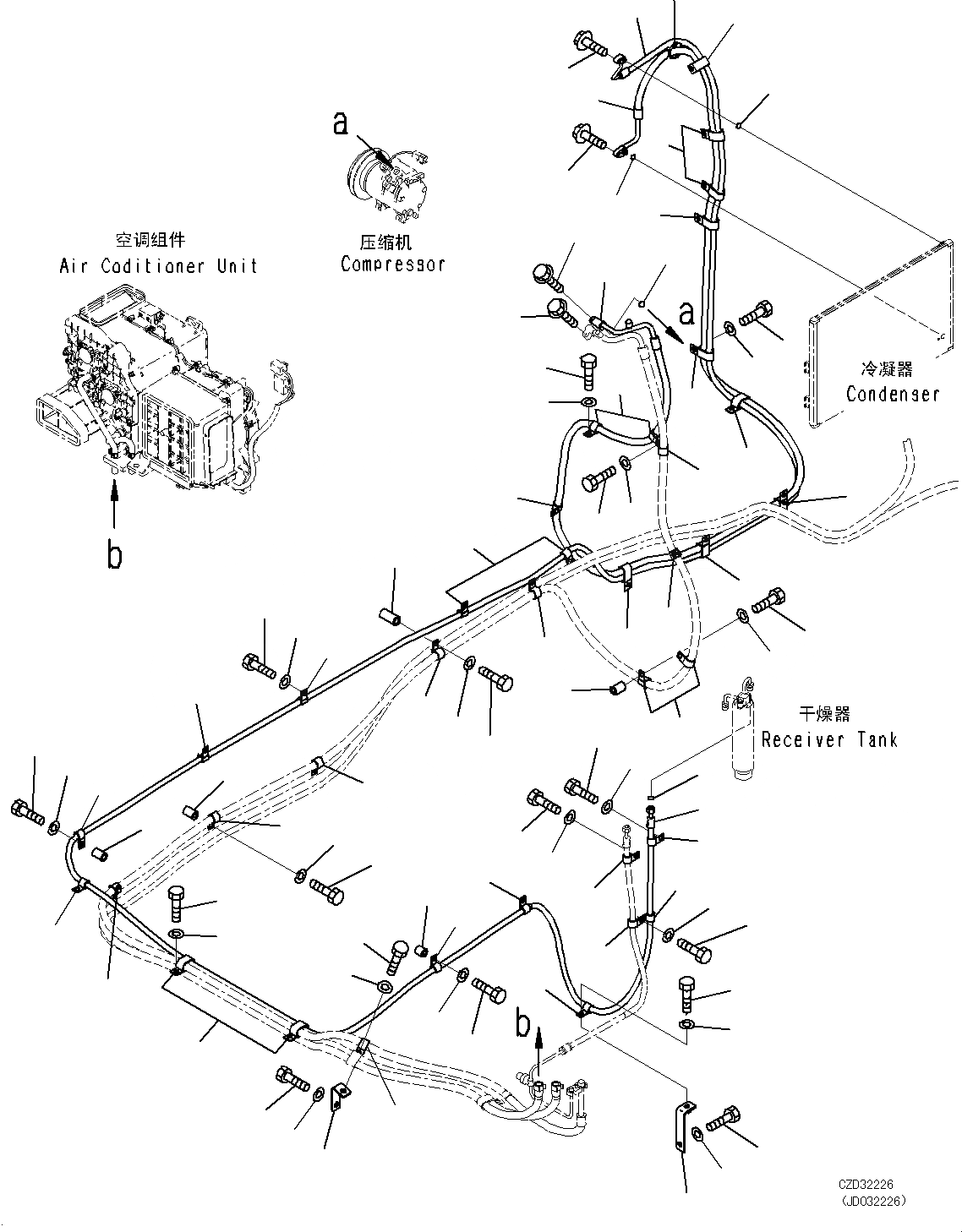

Запчасти Komatsu PC700LC-8E0 КОНДИЦ. ВОЗДУХА (С КАБИНОЙ КРЕПЛЕНИЕ, АВТОМАТИЧ. КОНДИЦ. ВОЗДУХА) (ТРУБЫ) K [КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]
![Схема запчастей Komatsu PC700LC-8E0 - КОНДИЦ. ВОЗДУХА (С КАБИНОЙ КРЕПЛЕНИЕ, АВТОМАТИЧ. КОНДИЦ. ВОЗДУХА) (ТРУБЫ) K [КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]](https://www.partsell.ru/storage/images/komatsu/KC_EB016/k00192a.png)
44
45
42
21
22
19
20
15
27
28
21
23
24
21
48
25
21
26
25
29
26
21
46
49
35
3
4
47
51
50
34
30
33
15
39
41
44
45
40
18
33
30
35
34
15
17
16
30
38
37
15
15
7
36
30
7
7
30
10
7
31
7
32
10
12
11
14
2
1
9
5
2
7
7
4
3
13
1
8
7
5
6
39
30
43
30
1
21M-979-2131
HOSE
2
20Y-979-3140
O-RING
3
21M-979-3111
HOSE
4
20Y-979-3150
O-RING
5
01435-00625
BOLT
6
08034-20823
BAND
7
04435-51812
CLIP
8
01010-81225
BOLT
9
01643-31232
WASHER
10
04434-51912
CLIP
11
01010-81225
BOLT
12
01643-31232
WASHER
13
01435-00625
BOLT
14
01435-00630
BOLT
15
04434-51612
CLIP
16
01010-81225
BOLT
17
01643-31232
WASHER
18
20Y-03-11220
COLLAR
19
01010-81260
BOLT
20
01643-31232
WASHER
21
04434-51612
CLIP
22
195-33-11220
SPACER
23
01010-81250
BOLT
24
01643-31232
WASHER
25
01010-81225
BOLT
26
01643-31232
WASHER
27
17A-61-13391
BRACKET
28
01010-81225
BOLT
29
01643-31232
WASHER
30
04434-52112
CLIP
31
01010-81225
BOLT
32
01643-31232
WASHER
33
20Y-03-11220
COLLAR
34
01010-81260
BOLT
35
01643-31232
WASHER
36
206-62-41670
COLLAR
37
01010-81280
BOLT
38
01643-31232
WASHER
39
04435-51812
CLIP
40
01010-81225
BOLT
