ОСНОВН. КОНСТРУКЦИЯ (РЫЧАГ И КЛАПАН) (ЛЕВ.)

Запчасти Komatsu PC750SE-7K ОСНОВН. КОНСТРУКЦИЯ (РЫЧАГ И КЛАПАН) (ЛЕВ.) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

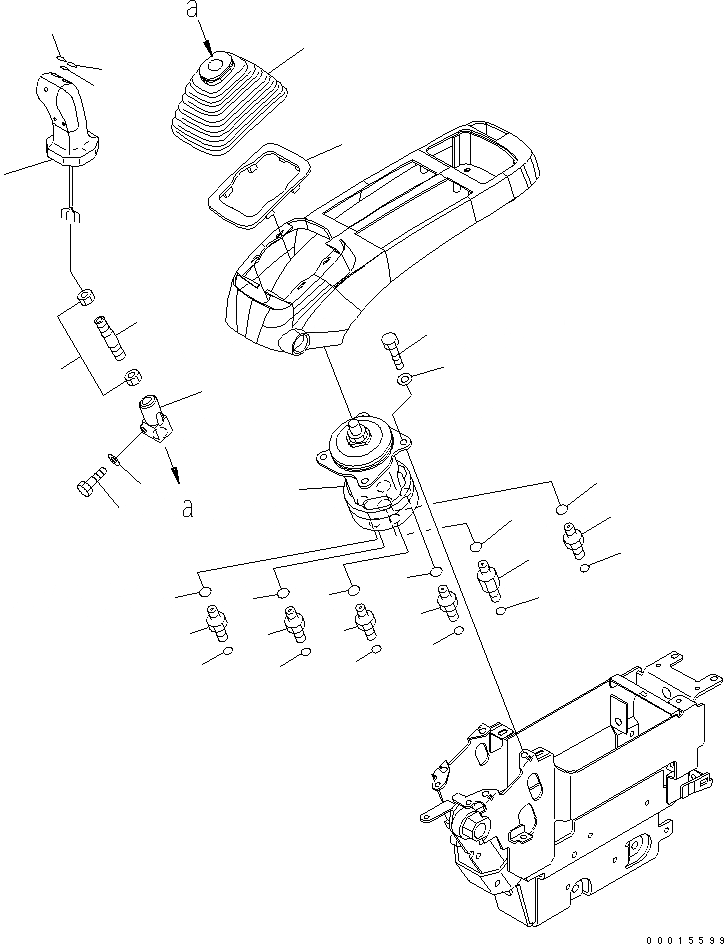

Схема запчастей Komatsu PC750SE-7K - ОСНОВН. КОНСТРУКЦИЯ (РЫЧАГ И КЛАПАН) (ЛЕВ.) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
22
22
22
22
23
23
23
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

21N-43-37270

LEVER ASS'Y

1

01583-11408

NUT

2

20Y-43-22250

PLATE

3

20Y-43-22261

BOOT

4

702-16-56531

PLATE

5

702-16-56540

ROD

6

702-16-71490

LEVER

7

702-16-72750

CAP L1

8

702-16-72760

CAP R1

9

702-16-72770

CAP C1

10

01010-81030

BOLT

11

01643-31032

WASHER

12

702-16-05090

PILOT VALVE,(SEE FIG.Y1670-11A0)

13

01010-80820

BOLT

14

01643-30823

WASHER

15

21W-62-42410

NIPPLE

16

02896-11009

O-RING

17

07002-11823

O-RING

18

02781-00313

UNION

19

02896-11009

O-RING

20

07002-11823

O-RING

21

11Y-62-12520

NIPPLE

22

02896-11009

O-RING

23

07002-11423

O-RING
