ОСНОВН. КОНСТРУКЦИЯ (ПАНЕЛЬ) (ЯПОН.) (MONO СТРЕЛА)

Запчасти Komatsu PC75US-3 ОСНОВН. КОНСТРУКЦИЯ (ПАНЕЛЬ) (ЯПОН.) (MONO СТРЕЛА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

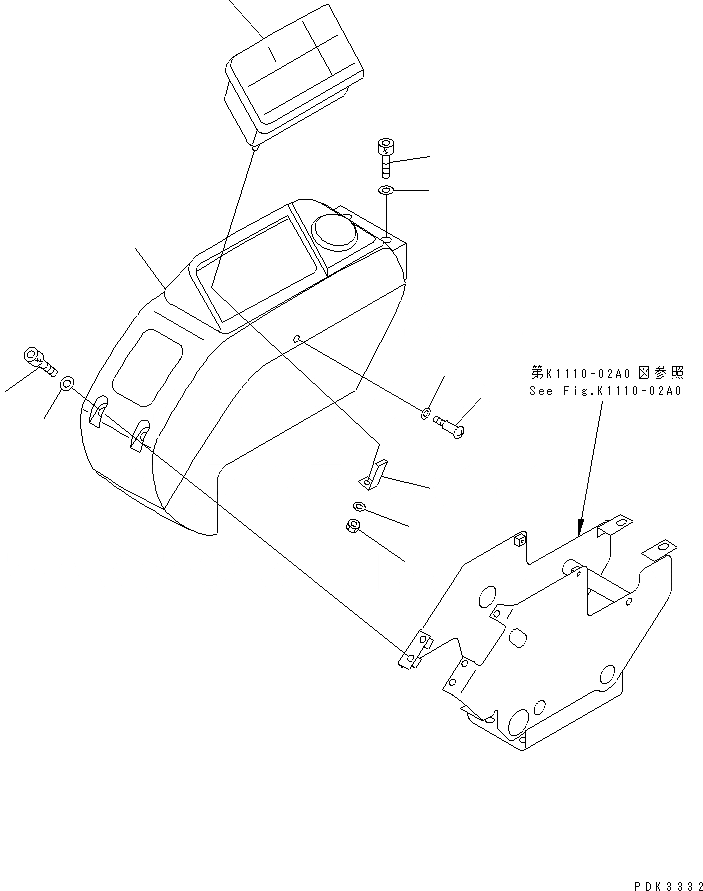

Схема запчастей Komatsu PC75US-3 - ОСНОВН. КОНСТРУКЦИЯ (ПАНЕЛЬ) (ЯПОН.) (MONO СТРЕЛА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
4
5
6
7
8
9
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

20U-54-23392

PANEL BOX,R.H.

2

20T-54-71570

BOLT

3

20T-54-71550

BOLT

4

01643-70823

WASHER

5

20T-43-71480

SCREW

6

01643-70823

WASHER

7

7824-86-5000

MONITOR ASS'Y,(SEE FIG.K1110-51A2)

8

20T-06-71431

BRACKET

9

01580-10605

NUT

10

01641-20608

WASHER
