ОСНОВН. КОНСТРУКЦИЯ (ОСНОВН. КОНСТРУКЦИЯ И ОСНОВ.) (ДЛЯ НАВЕСА)(№-)

Запчасти Komatsu PC78UU-6 ОСНОВН. КОНСТРУКЦИЯ (ОСНОВН. КОНСТРУКЦИЯ И ОСНОВ.) (ДЛЯ НАВЕСА)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

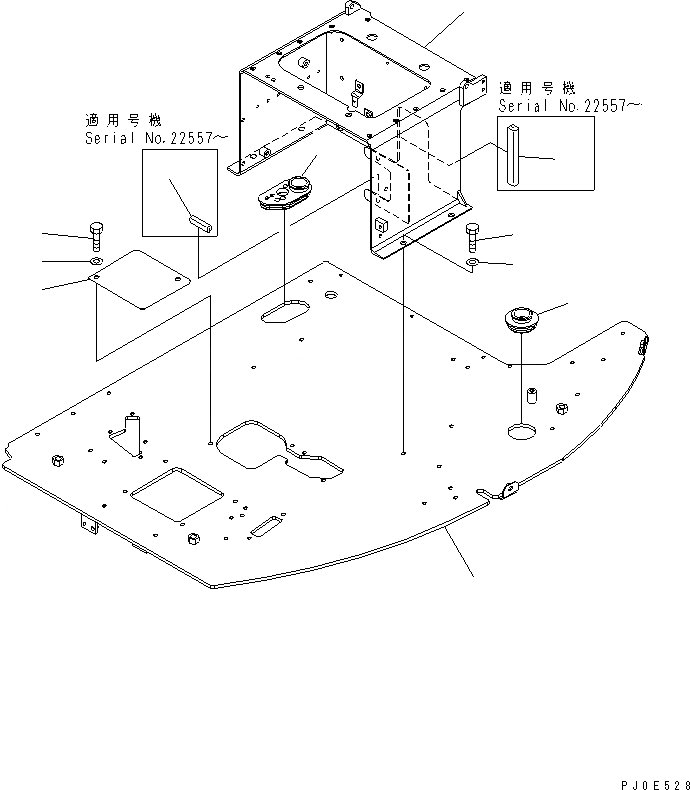

Схема запчастей Komatsu PC78UU-6 - ОСНОВН. КОНСТРУКЦИЯ (ОСНОВН. КОНСТРУКЦИЯ И ОСНОВ.) (ДЛЯ НАВЕСА)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

21W-54-43311

FLOOR FRAME

2

21W-54-42291

GROMMET

3

21W-54-42171

GROMMET

4

21W-54-42431

PLATE

5

01010-81020

BOLT

6

01643-31032

WASHER

7

21W-54-43321

BRACKET

8

01010-D1020

BOLT

9

01643-71032

WASHER

10

21W-54-43950

SEAL

11

21W-54-42630

TRIM
