СТРЕЛА (1¤ 2-Я СТРЕЛА¤ 3 КОРПУС И SUB СОЕДИНИТЕЛЬН. ЗВЕНО) (ДЛЯ SLIDE РУКОЯТЬ)

Запчасти Komatsu PC78UU-6 СТРЕЛА (1¤ 2-Я СТРЕЛА¤ 3 КОРПУС И SUB СОЕДИНИТЕЛЬН. ЗВЕНО) (ДЛЯ SLIDE РУКОЯТЬ) РАБОЧЕЕ ОБОРУДОВАНИЕ

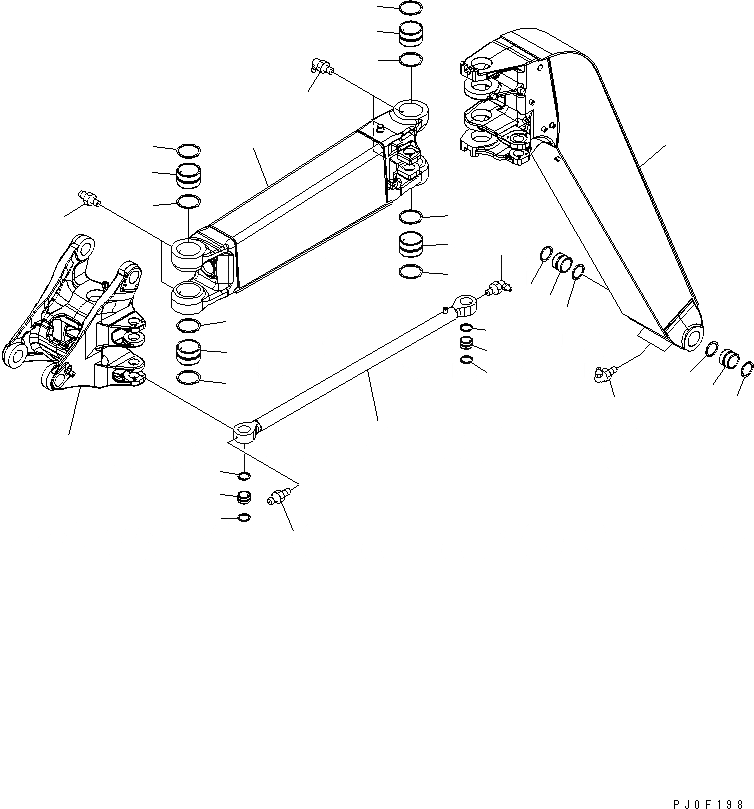

Схема запчастей Komatsu PC78UU-6 - СТРЕЛА (1¤ 2-Я СТРЕЛА¤ 3 КОРПУС И SUB СОЕДИНИТЕЛЬН. ЗВЕНО) (ДЛЯ SLIDE РУКОЯТЬ) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
2
3
4
4
4
4
5
6
6
6
6
7
8
9
9
9
9
9
9
9
9
10
11
12
12
13
13
13
13
14
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

21W-70-01021

1ST BOOM ASS'Y

1

BOOM

2

21W-70-41610

BUSHING

3

07020-00900

FITTING

4

07145-00065

SEAL

|5

21W-70-01031

2ND BOOM ASS'Y

5

BOOM

6

21W-70-41630

BUSHING

7

07020-00675

FITTING

8

07020-00000

FITTING

9

07145-00100

SEAL

10

21W-957-1440

BRACKET

|11

21W-70-01061

LINK ASS'Y

11

21W-70-41150

LINK

12

21W-70-41640

BUSHING

13

07145-00050

SEAL

14

07020-00000

FITTING

15

07020-00900

FITTING
