ПОВОРОТНОЕ СОЕДИНЕНИЕ (ЭЛЕМЕНТЫ КРЕПЛЕНИЯ)

Запчасти Komatsu PW128UU-1 ПОВОРОТНОЕ СОЕДИНЕНИЕ (ЭЛЕМЕНТЫ КРЕПЛЕНИЯ) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ

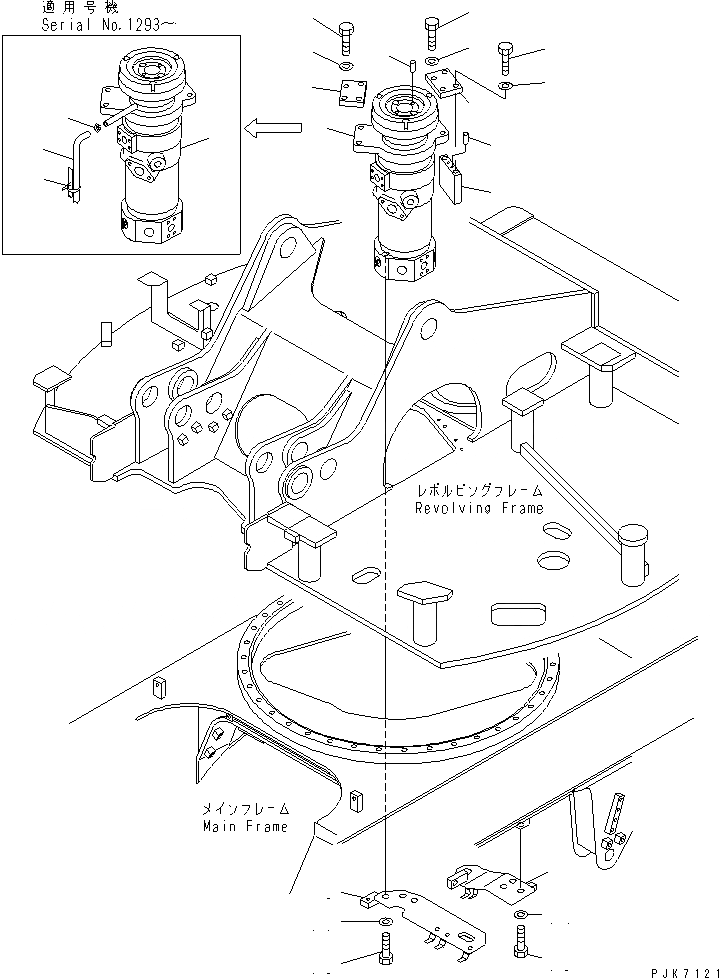

Схема запчастей Komatsu PW128UU-1 - ПОВОРОТНОЕ СОЕДИНЕНИЕ (ЭЛЕМЕНТЫ КРЕПЛЕНИЯ) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ
1
1
2
2A
2B
2C
3
3
4
5
5
6
7
7
7
8
9
10
11
12
13
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

703-13-43142

SWIVEL JOINT

|1

703-13-43141

SWIVEL JOINT

|1

703-13-43116

SWIVEL JOINT,(SEE FIG.Y1627-01A0)

|1

703-13-43113

SWIVEL JOINT,(SEE FIG.Y1627-01A0)

2

04020-00616

PIN

2A

07270-20740

TUBE

2B

07280-01210

CLAMP

2C

08034-40521

BAND

3

21J-60-12213

BRACKET

|3

21J-60-12880

BRACKET

4

21J-60-12890

BRACKET

|4

21J-60-12870

PLATE

5

01010-81650

BOLT

6

01011-81660

BOLT

7

01643-31645

WASHER

8

04020-00820

PIN

9

21J-60-12224

PLATE

10

01010-81640

BOLT

11

01643-31645

WASHER

12

21J-60-12294

BRACKET

13

01010-81645

BOLT

14

01643-31645

WASHER
