ЭЛЕКТРОПРОВОДКА (АККУМУЛЯТОР Э/ПРОВОДКА) - С АККУМУЛЯТОР ОСНОВН. ПЕРЕКЛЮЧАТЕЛЬ

Запчасти Komatsu PW160-7E0 ЭЛЕКТРОПРОВОДКА (АККУМУЛЯТОР Э/ПРОВОДКА) - С АККУМУЛЯТОР ОСНОВН. ПЕРЕКЛЮЧАТЕЛЬ E ЭЛЕКТРИКА

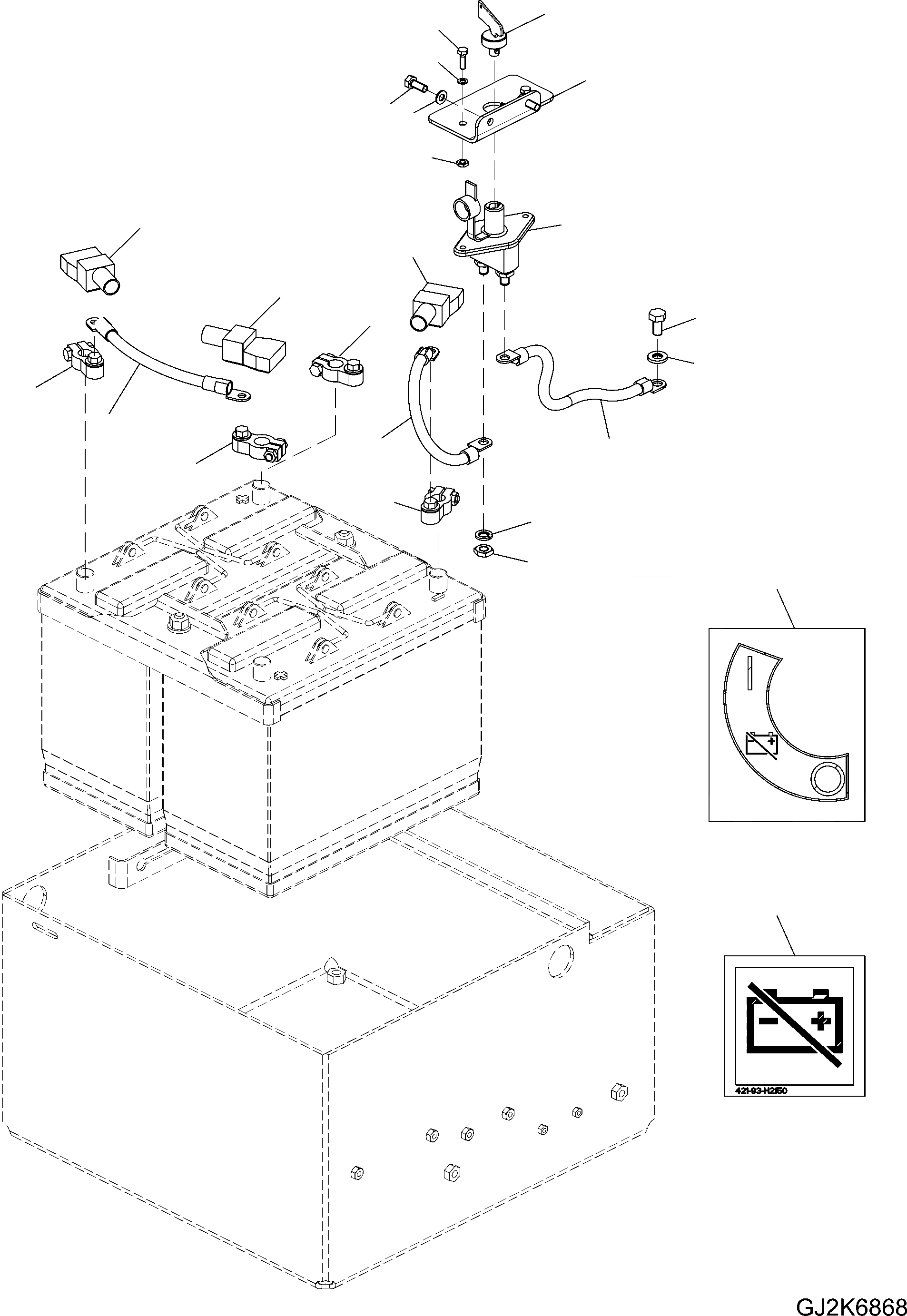

Схема запчастей Komatsu PW160-7E0 - ЭЛЕКТРОПРОВОДКА (АККУМУЛЯТОР Э/ПРОВОДКА) - С АККУМУЛЯТОР ОСНОВН. ПЕРЕКЛЮЧАТЕЛЬ E ЭЛЕКТРИКА
16
12
1
6
14
2
5
4
13
15
13
13
8
3
7
9
10
11
8
9
17
18
19
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

01010-80620

BOLT

2

01010-80820

BOLT

3

01010-81020

BOLT

4

01580-10605

NUT

5

01641-20812

WASHER

6

01642-20608

WASHER

7

01643-31032

WASHER

8

08000-00000

TERMINAL, (+)

9

08000-00001

TERMINAL, (-)

10

08028-42025

CABLE

11

08028-42040

CABLE

12

08028-62035

CABLE

13

08038-22009

CAP

14

20G-06-31720

BRACKET

15

42Y-06-H1320

BATTERY MAIN SWITCH

16

42Y-06-H0P57

KEY

17

01602-01030

SPRING RING

18

42U-09-H1080

NUT

19

421-93-H2160

DECAL, BATTERY MAIN SWITCH

20

421-93-H2150

DECAL, BATTERY MAIN SWITCH
