СТРЕЛА ADJUST ЦИЛИНДР (С КЛАПАН БЕЗОПАСНОСТИ) (ДЛЯ 2-СЕКЦИОНН. СТРЕЛЫ)

Запчасти Komatsu PW220-7K-KA СТРЕЛА ADJUST ЦИЛИНДР (С КЛАПАН БЕЗОПАСНОСТИ) (ДЛЯ 2-СЕКЦИОНН. СТРЕЛЫ) РАБОЧЕЕ ОБОРУДОВАНИЕ

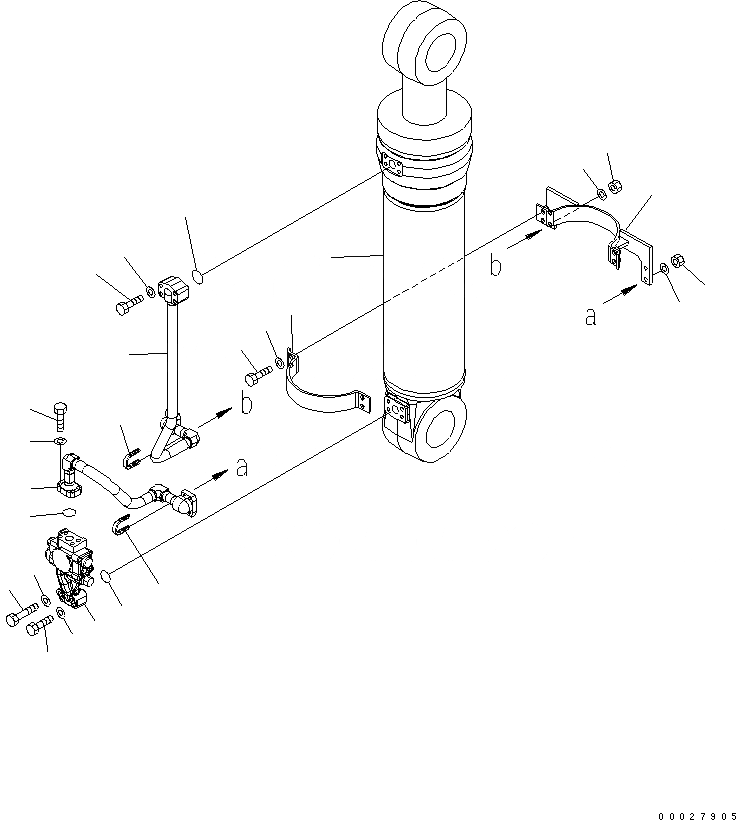

Схема запчастей Komatsu PW220-7K-KA - СТРЕЛА ADJUST ЦИЛИНДР (С КЛАПАН БЕЗОПАСНОСТИ) (ДЛЯ 2-СЕКЦИОНН. СТРЕЛЫ) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

20K-63-31500

CYLINDER ASS'Y,(SEE FIG.Y1620-02A0)

2

702-21-08330

PILOT VALVE,(SEE FIG.Y1679-11A0)

3

07000-13030

O-RING

4

07372-21060

BOLT

5

07372-21050

BOLT

6

01643-51032

WASHER

7

20K-62-32931

TUBE

8

07000-13030

O-RING

9

07372-21035

BOLT

10

01643-51032

WASHER

11

20K-62-32941

TUBE

12

07000-13035

O-RING

13

01010-81060

BOLT

14

01643-51032

WASHER

15

20K-62-32960

BRACKET

16

707-88-95820

BAND

17

01010-81240

BOLT

18

01643-31232

WASHER

19

07283-32738

CLIP

20

01597-01009

NUT

21

01643-51032

WASHER
