МЕХАНИЗМ ПОВОРОТА, ВНУТР. ЧАСТИ (/)

Запчасти Komatsu PW98MR-6 МЕХАНИЗМ ПОВОРОТА, ВНУТР. ЧАСТИ (/) РАБОЧЕЕ ОБОРУДОВАНИЕ ГИДРАВЛИКА

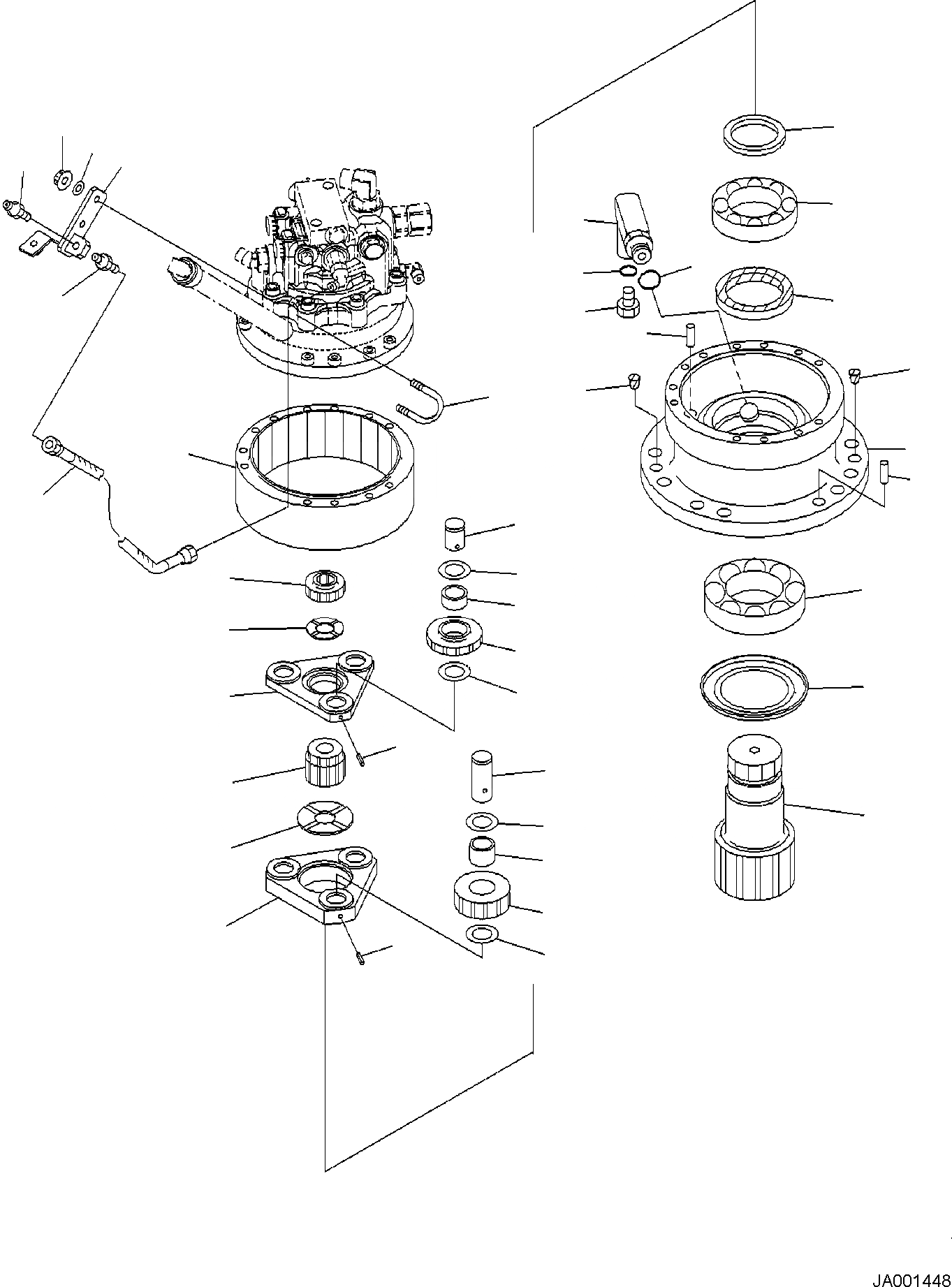

Схема запчастей Komatsu PW98MR-6 - МЕХАНИЗМ ПОВОРОТА, ВНУТР. ЧАСТИ (/) РАБОЧЕЕ ОБОРУДОВАНИЕ ГИДРАВЛИКА
35
6
36
31
30
5
8
9
11
4
33
10
29
28
28
34
1
27
29
32
21
17
25
3
23
24
22
7
20
17
14
13
26
2
18
19
16
15
12
14
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

\0

21W-26-51011

SWING MACHINERY, ASSEMBLY

1

21W-26-51120

CASE

2

21W-26-41160

SHAFT

3

21W-26-41240

BEARING

4

07012-00075

SEAL, OIL

5

21W-26-41230

BEARING

6

21W-26-41281

SPACER

7

21W-26-41290

SEAL

8

21W-26-51140

ELBOW

9

07002-12434

O-RING

10

07040-11612

PLUG

11

07002-11623

O-RING

12

21W-26-41180

CARRIER

13

21W-26-41250

PIN

14

20S-26-71250

PIN

15

21W-26-41140

GEAR

16

09232-02525

BEARING, NEEDLE

17

201-26-71270

WASHER, THRUST

18

04064-02512

RING, SNAP

19

21W-26-41270

WASHER, THRUST

20

21W-26-41170

CARRIER

21

201-26-71220

SHAFT

22

21W-26-41120

GEAR

23

424-15-12580

BEARING

24

21W-26-41260

WASHER, THRUST

25

21W-26-41111

GEAR

26

21W-26-41130

GEAR

27

21W-26-52610

GEAR, RING

28

07049-01620

PLUG, CORK

29

04020-01638

PIN, DOWEL

30

07020-00000

FITTING, GREASE

31

21W-26-51611

PLATE

32

21W-26-51370

HOSE

33

07238-10208

CONNECTOR

34

07283-32738

CLIP

35

01597-01009

NUT

36

01643-31032

WASHER
