ПРЯМ.IONAL КОРПУС ТРАНСМИССИИ

Запчасти Komatsu GD28AC-1 ПРЯМ.IONAL КОРПУС ТРАНСМИССИИ ОСНОВН. МУФТА И ТРАНСМИССИЯ

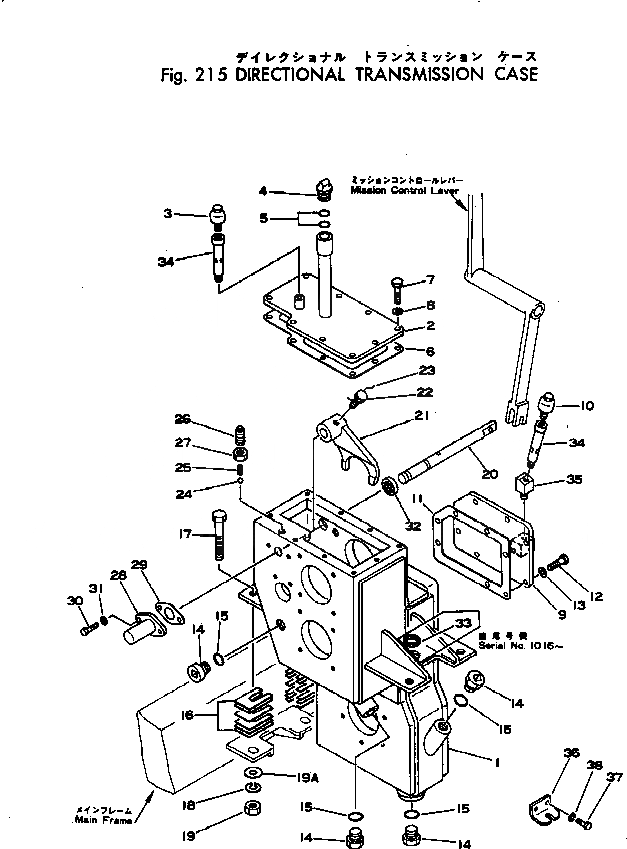

Схема запчастей Komatsu GD28AC-1 - ПРЯМ.IONAL КОРПУС ТРАНСМИССИИ ОСНОВН. МУФТА И ТРАНСМИССИЯ
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

237-14-00103

TRANSMISSION ASS'Y

SN: 1316-UP

1шт.

|$1

0

TRANSMISSION ASS'Y

SN: 1232-1315

1шт.

|$2

0

TRANSMISSION ASS'Y

SN: 1016-1231

1шт.

|$3

0

TRANSMISSION ASS'Y

SN: 1002-1015

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.215 TO 217.

-1шт.

1

237-14-13110

CASE

SN: 1232-UP

1шт.

1

237-14-12110

CASE

SN: 1002-1231

1шт.

2

237-14-12120

COVER

SN: 1002-UP

1шт.

3

07030-00252

BREATHER

SN: 1002-UP

1шт.

4

09250-00028

CAP

SN: 1002-UP

1шт.

5

07000-03022

O-RING (KIT)

SN: 1002-UP

2шт.

6

237-14-12130

GASKET (KIT)

SN: 1002-UP

1шт.

7

01010-31025

BOLT

SN: 1002-UP

9шт.

8

01602-01030

WASHER,SPRING

SN: 1002-UP

9шт.

9

237-14-12140

COVER

SN: 1002-UP

1шт.

10

07030-00252

BREATHER

SN: 1002-UP

1шт.

11

237-14-12150

GASKET (KIT)

SN: 1002-UP

1шт.

12

01010-31230

BOLT

SN: 1002-UP

8шт.

13

01602-01236

WASHER,SPRING

SN: 1002-UP

8шт.

14

07044-12412

PLUG

SN: 1002-UP

4шт.

15

07002-12434

O-RING (KIT)

SN: 1002-UP

4шт.

16

237-14-00110

SHIM ASS'Y

SN: 1002-UP

2шт.

16

0

SHIM, 0.1MM

SN: 1002-UP

4шт.

16

0

SHIM, 0.2MM

SN: 1002-UP

6шт.

16

0

SHIM, 0.4MM

SN: 1002-UP

2шт.

17

01010-31645

BOLT

SN: 1232-UP

4шт.

17

01010-31645

BOLT

SN: 1002-1231

4шт.

18

01602-01648

WASHER,SPRING

SN: 1002-UP

4шт.

19

01580-01613

NUT

SN: 1002-UP

4шт.

19A

01643-31645

WASHER

SN: 1002-UP

4шт.

20

237-14-12910

SHAFT

SN: 1002-UP

1шт.

21

237-14-12920

FORK

SN: 1002-UP

1шт.

22

232-14-17451

BOLT

SN: 1002-UP

1шт.

23

04059-01016

WIRE (KIT)

SN: 1002-UP

1шт.

24

04260-00952

BALL

SN: 1002-UP

1шт.

25

237-14-12940

SPRING

SN: 1002-UP

1шт.

26

230-14-17213

SCREW

SN: 1002-UP

1шт.

27

01580-01613

NUT

SN: 1002-UP

1шт.

28

237-14-12930

COVER

SN: 1002-UP

1шт.

29

234-14-22460

GASKET (KIT)

SN: 1002-UP

1шт.

30

01010-31020

BOLT

SN: 1002-UP

2шт.

31

01602-01030

WASHER,SPRING

SN: 1002-UP

2шт.

32

07017-00022

SEAL,OIL (KIT)

SN: 1002-UP

1шт.

33

08037-03620

GROMMET

SN: 1016-1231

1шт.

34

237-14-12950

NIPPLE

SN: 1002-UP

2шт.

35

237-14-12960

NIPPLE

SN: 1002-UP

1шт.

36

237-14-13120

PLATE

SN: 1232-UP

1шт.

37

01010-31025

BOLT

SN: 1232-UP

2шт.

38

01602-01030

WASHER,SPRING

SN: 1232-UP

2шт.
