ПРЯМ.IONAL ТРАНСМИССИЯ 1 И 2 ВАЛ

Запчасти Komatsu GD28AC-1 ПРЯМ.IONAL ТРАНСМИССИЯ 1 И 2 ВАЛ ОСНОВН. МУФТА И ТРАНСМИССИЯ

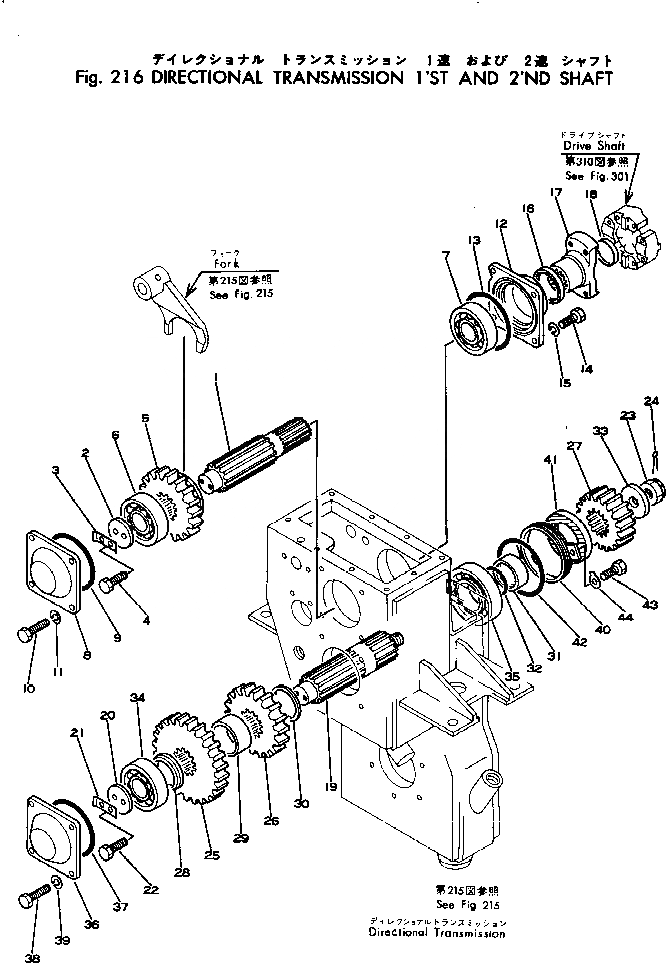

Схема запчастей Komatsu GD28AC-1 - ПРЯМ.IONAL ТРАНСМИССИЯ 1 И 2 ВАЛ ОСНОВН. МУФТА И ТРАНСМИССИЯ
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

237-14-00103

TRANSMISSION ASS'Y

SN: 1316-UP

1шт.

|$1

0

TRANSMISSION ASS'Y

SN: 1232-1315

1шт.

|$2

0

TRANSMISSION ASS'Y

SN: 1016-1231

1шт.

|$3

0

TRANSMISSION ASS'Y

SN: 1002-1015

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.215 TO 217.

-1шт.

1

237-14-12310

SHAFT

SN: 1002-UP

1шт.

2

04080-04008

HOLDER

SN: 1002-UP

1шт.

3

04081-04012

LOCK (KIT)

SN: 1002-UP

1шт.

4

01010-31025

BOLT

SN: 1002-UP

2шт.

5

237-14-12321

GEAR

SN: 1016-UP

1шт.

5

0

GEAR

SN: 1002-1015

1шт.

6

06003-06309

BEARING

SN: 1002-UP

1шт.

7

06000-06309

BEARING

SN: 1002-UP

1шт.

8

237-14-12330

COVER

SN: 1002-UP

1шт.

9

07000-12115

O-RING (KIT)

SN: 1002-UP

1шт.

10

01010-31025

BOLT

SN: 1002-UP

4шт.

11

01602-01030

WASHER,SPRING

SN: 1002-UP

4шт.

12

237-14-12340

COVER

SN: 1002-UP

1шт.

13

07000-12115

O-RING (KIT)

SN: 1002-UP

1шт.

14

01010-31025

BOLT

SN: 1002-UP

4шт.

15

01602-01030

WASHER,SPRING

SN: 1002-UP

4шт.

16

236-22-23221

SEAL,OIL (KIT)

SN: 1002-UP

1шт.

17

236-14-12410

COUPLING

SN: 1016-UP

1шт.

17

0

COUPLING

SN: 1002-1015

1шт.

18

236-14-12420

COVER

SN: 1002-UP

1шт.

19

237-14-12410

SHAFT

SN: 1002-UP

1шт.

20

04080-04008

HOLDER

SN: 1002-UP

1шт.

21

04081-04012

LOCK (KIT)

SN: 1002-UP

1шт.

22

01010-31025

BOLT

SN: 1002-UP

2шт.

23

01593-02414

NUT

SN: 1002-UP

1шт.

24

04050-15035

PIN,COTTER (KIT)

SN: 1002-UP

1шт.

25

237-14-12420

GEAR

SN: 1002-UP

1шт.

26

237-14-12430

GEAR

SN: 1002-UP

1шт.

27

237-14-12440

GEAR

SN: 1002-UP

1шт.

28

237-14-12450

SPACER

SN: 1002-UP

1шт.

29

237-14-12460

SPACER

SN: 1002-UP

1шт.

30

237-14-12470

SPACER

SN: 1002-UP

1шт.

31

237-14-12480

SPACER

SN: 1002-UP

1шт.

32

07000-12055

O-RING (KIT)

SN: 1002-UP

1шт.

33

237-14-12490

SPACER

SN: 1002-UP

1шт.

34

06003-06309

BEARING

SN: 1002-UP

1шт.

35

237-14-12520

BEARING

SN: 1002-UP

1шт.

36

237-14-12330

COVER

SN: 1002-UP

1шт.

37

07000-12115

O-RING (KIT)

SN: 1002-UP

1шт.

38

01010-31025

BOLT

SN: 1002-UP

4шт.

39

01602-01030

WASHER,SPRING

SN: 1002-UP

4шт.

40

237-14-12510

COVER

SN: 1002-UP

1шт.

41

07011-00070

SEAL,OIL (KIT)

SN: 1016-UP

1шт.

41

0

SEAL,OIL (KIT)

SN: 1002-1015

1шт.

42

07000-12115

O-RING (KIT)

SN: 1002-UP

1шт.

43

01010-31020

BOLT

SN: 1002-UP

2шт.

44

01650-21012

WASHER,LOCK (KIT)

SN: 1002-UP

2шт.
