ПЕРЕДН. РАМА

Запчасти Komatsu GD405A-3 ПЕРЕДН. РАМА РАМА И ЧАСТИ КОРПУСА

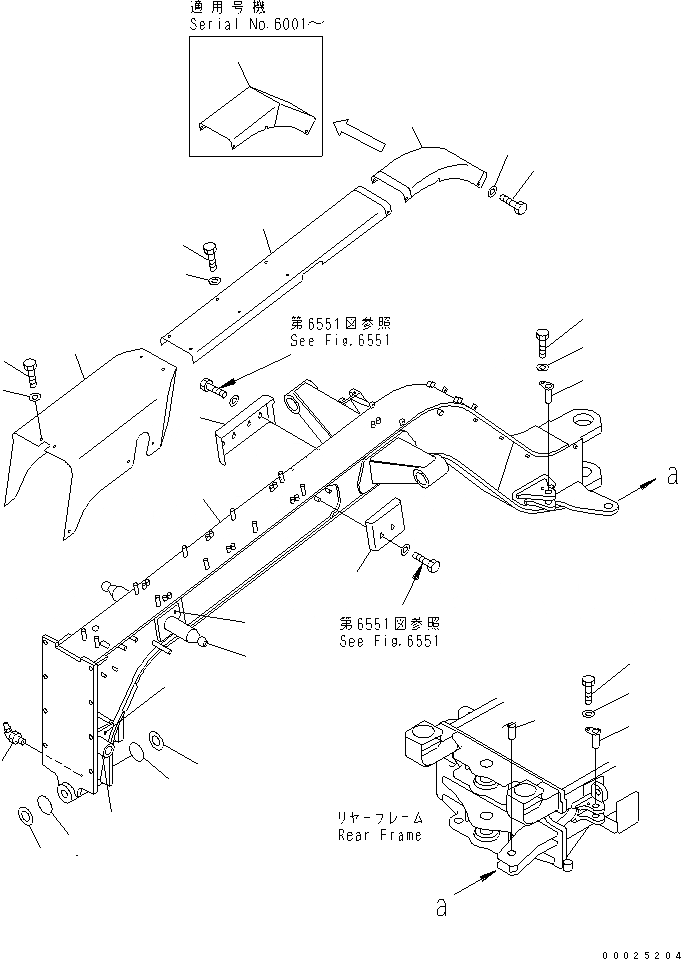

Схема запчастей Komatsu GD405A-3 - ПЕРЕДН. РАМА РАМА И ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
13
14
14
14
15
15
15
16
16
17
17
18
18
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

23D-46-31102

FRAME ASS'Y,FRONT

SN: 5001-UP

1шт.

|1

23E-46-31102

FRAME ASS'Y,FRONT (WITH 2760MM BLADE)

SN: 5001-UP

1шт.

2

23E-71-11120

TUBE (WELDED)

SN: 5001-UP

1шт.

3

23D-71-11110

PLATE (WELDED)

SN: 5001-UP

2шт.

4

23D-71-11171

SHAFT (WELDED)

SN: 5001-UP

1шт.

5

23D-71-31310

PLATE (WELDED)

SN: 5001-UP

2шт.

6

23D-46-31260

COVER

SN: 5001-UP

1шт.

7

23D-46-31271

COVER

SN: 5125-UP

1шт.

|7

23D-46-31270

COVER

SN: 5001-5124

1шт.

8

23D-46-11320

WASHER

SN: 5001-UP

2шт.

9

07000-F5090

O-RING

SN: .-UP

2шт.

|9

0

O-RING

SN: 5001-.

2шт.

10

07020-00675

FITTING,GREASE

SN: 5001-UP

1шт.

11

23D-46-31623

COVER

SN: 6001-UP

1шт.

|11

23D-46-31621

COVER

SN: 5001-5999

1шт.

12

23D-46-31221

COVER

SN: 5001-UP

1шт.

13

23D-46-31211

COVER

SN: 5001-UP

1шт.

14

01010-81020

BOLT

SN: 5001-UP

18шт.

15

01643-31032

WASHER

SN: 5001-UP

18шт.

16

23D-46-31310

PIN,ARTICULATE CYLINDER

SN: 5001-UP

4шт.

17

01010-81630

BOLT

SN: 5001-UP

4шт.

18

01643-31645

WASHER

SN: 5001-UP

4шт.

19

23D-46-11410

PIN,ARTICULATE LOCK

SN: 5001-UP

1шт.
