КОРПУС КОНЕЧН. ПЕРЕДАЧИ (NON-SПАЛЕЦ ДИФФЕРЕНЦ. ТИП) (/)

Запчасти Komatsu GD405A-3 КОРПУС КОНЕЧН. ПЕРЕДАЧИ (NON-SПАЛЕЦ ДИФФЕРЕНЦ. ТИП) (/) СИЛОВАЯ ПЕРЕДАЧА

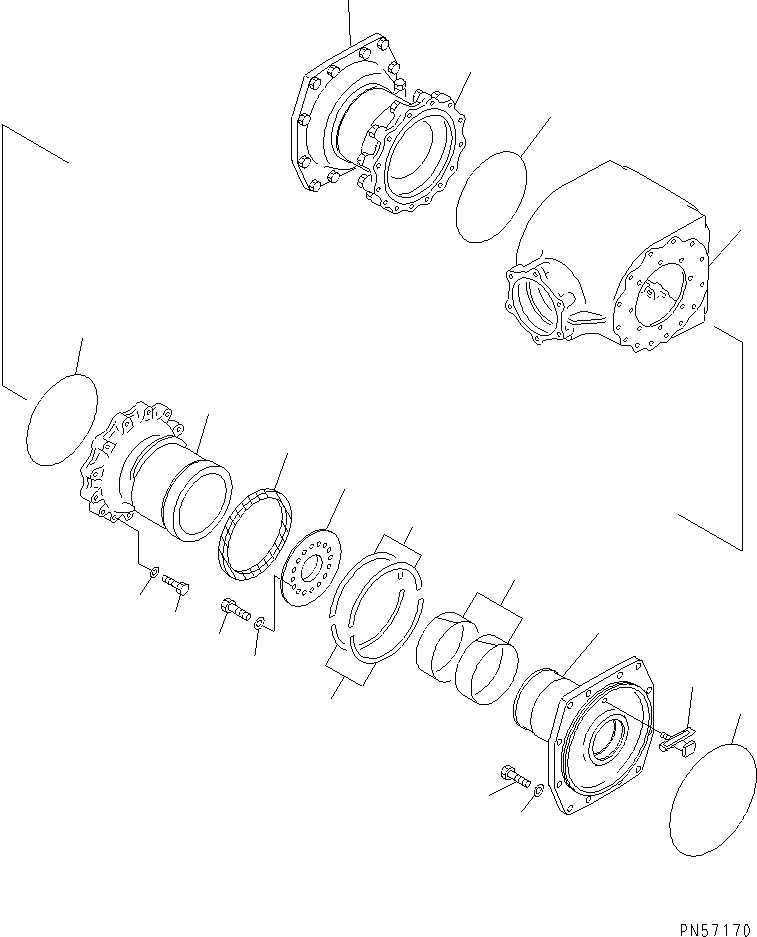

Схема запчастей Komatsu GD405A-3 - КОРПУС КОНЕЧН. ПЕРЕДАЧИ (NON-SПАЛЕЦ ДИФФЕРЕНЦ. ТИП) (/) СИЛОВАЯ ПЕРЕДАЧА
1
2
2
3
4
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

23D-22-00160

FINAL DRIVE ASS'Y

SN: 5001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2611 TO 2617.

-1шт.

1

23D-22-31150

CASE

SN: 5001-UP

1шт.

2

23D-22-12110

CASE,SIDE

SN: 5001-UP

2шт.

3

23D-22-11630

BUSHING

SN: 5001-UP

4шт.

4

07000-15270

O-RING (KIT)

SN: 5001-UP

2шт.

5

01010-51670

BOLT

SN: 5001-UP

28шт.

6

01643-31645

WASHER

SN: 5001-UP

28шт.

7

23D-22-12120

FLANGE

SN: 5001-UP

2шт.

8

23A-22-11510

TUBE

SN: 5001-UP

2шт.

9

23D-22-12140

WASHER

SN: 5001-UP

8шт.

10

23D-22-12130

PLATE

SN: 5001-UP

2шт.

11

07000-15310

O-RING (KIT)

SN: 5001-UP

2шт.

12

23D-22-12150

SEAL (KIT)

SN: 5001-UP

2шт.

13

01010-81645

BOLT

SN: 5001-UP

24шт.

14

01643-31645

WASHER

SN: 5001-UP

24шт.

15

01010-81240

BOLT

SN: 5001-UP

32шт.

16

01643-31232

WASHER

SN: 5001-UP

32шт.

|$$19

SERVICE KIT

-1шт.

KIT

23D-22-05040

SERVICE KIT,FINAL DRIVE

SN: 5001-UP

1шт.
