КОРПУС СДВОЕННОГО ПРИВОДА

Запчасти Komatsu GD511A-1 КОРПУС СДВОЕННОГО ПРИВОДА СИЛОВАЯ ПЕРЕДАЧА

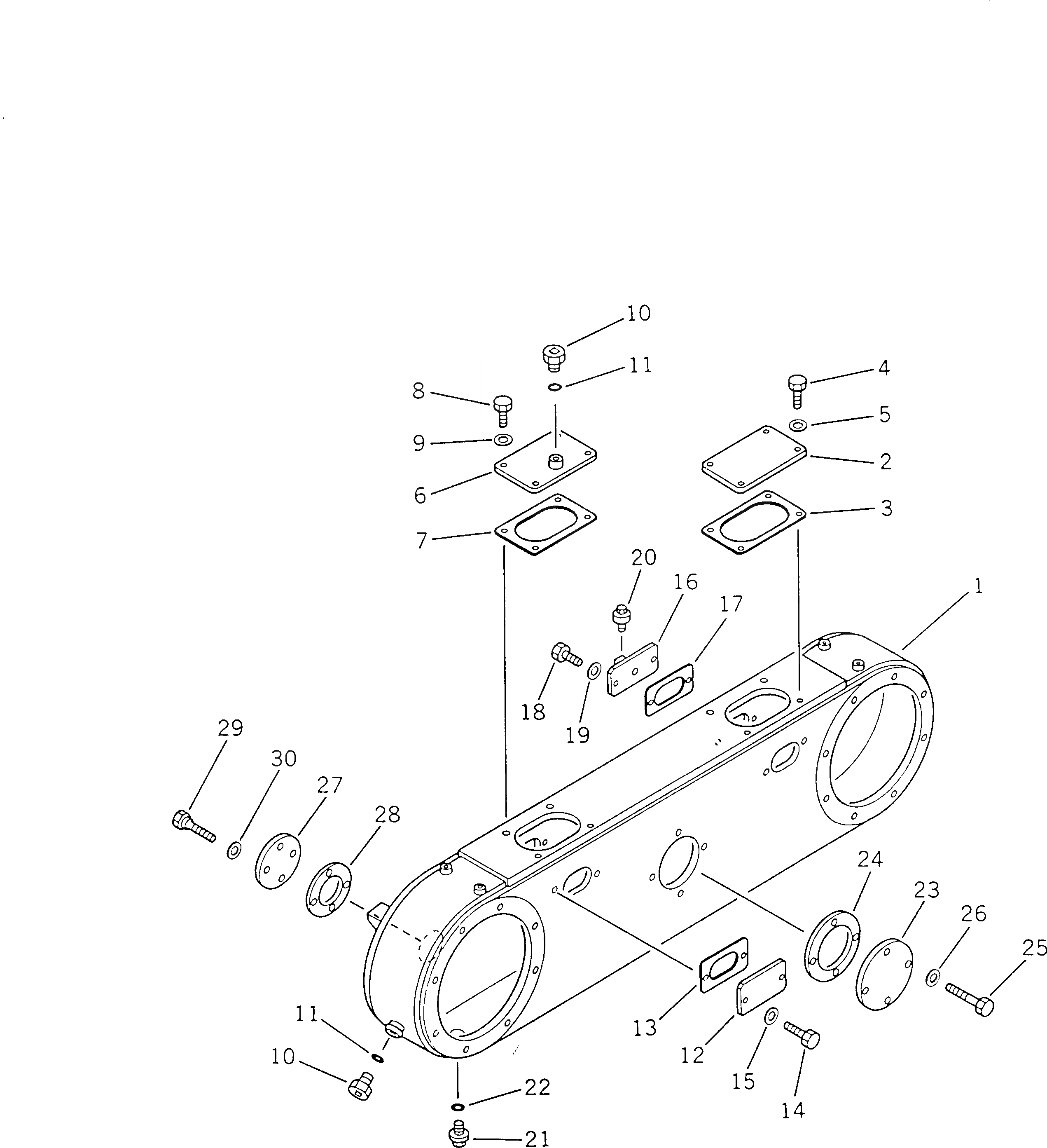

Схема запчастей Komatsu GD511A-1 - КОРПУС СДВОЕННОГО ПРИВОДА СИЛОВАЯ ПЕРЕДАЧА
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

23A-23-00032

TANDEM DRIVE ASS'Y,L.H.

SN: 10052-UP

1шт.

|$1

23A-23-00031

TANDEM DRIVE ASS'Y,L.H.

SN: 10031-10051

1шт.

|$2

23A-23-00030

TANDEM DRIVE ASS'Y,L.H.

SN: 10001-10030

1шт.

|$3

23A-23-00042

TANDEM DRIVE ASS'Y,R.H.

SN: 10052-UP

1шт.

|$4

23A-23-00041

TANDEM DRIVE ASS'Y,R.H.

SN: 10031-10051

1шт.

|$5

23A-23-00040

TANDEM DRIVE ASS'Y,R.H.

SN: 10001-10030

1шт.

|$$7

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2651 TO 2653A.

-1шт.

1

23A-23-11111

CASE

SN: 10001-UP

1шт.

2

23A-23-11161

COVER

SN: 10001-UP

1шт.

3

238-23-16132

GASKET (K6)

SN: 11200-UP

1шт.

3

0

GASKET (K6)

SN: 10001-11199

1шт.

4

01010-81230

BOLT

SN: 10001-UP

4шт.

5

01643-31232

WASHER

SN: 10001-UP

4шт.

6

23A-23-11341

COVER

SN: 10001-UP

1шт.

7

238-23-16132

GASKET (K6)

SN: 11200-UP

1шт.

7

0

GASKET (K6)

SN: 10001-11199

1шт.

8

01010-81230

BOLT

SN: 10001-UP

4шт.

9

01643-31232

WASHER

SN: 10001-UP

4шт.

10

07040-12414

PLUG

SN: 10001-UP

2шт.

11

07002-12434

O-RING (K6)

SN: 10001-UP

2шт.

12

238-23-11130

COVER

SN: 10001-UP

3шт.

13

238-23-11121

GASKET (K6)

SN: 11200-UP

3шт.

13

0

GASKET (K6)

SN: 10001-11199

3шт.

14

01010-81230

BOLT

SN: 10001-UP

6шт.

15

01643-31232

WASHER

SN: 10001-UP

6шт.

16

238-23-11140

COVER

SN: 10001-UP

1шт.

17

238-23-11121

GASKET (K6)

SN: 11200-UP

1шт.

17

0

GASKET (K6)

SN: 10001-11199

1шт.

18

01010-81230

BOLT

SN: 10001-UP

2шт.

19

01643-31232

WASHER

SN: 10001-UP

2шт.

20

07030-00252

BREATHER

SN: 10001-UP

1шт.

21

07044-12412

PLUG

SN: 10001-UP

1шт.

22

07002-12434

O-RING (K6)

SN: 10001-UP

1шт.

23

23A-23-11120

COVER

SN: 10001-UP

1шт.

24

238-23-16111

GASKET (K6)

SN: 11200-UP

1шт.

24

0

GASKET (K6)

SN: 10001-11199

1шт.

25

01010-81240

BOLT

SN: 10001-UP

4шт.

26

01643-31232

WASHER

SN: 10001-UP

4шт.

27

23A-23-11140

COVER

SN: 10001-UP

2шт.

28

238-23-16121

GASKET (K6)

SN: 11200-UP

2шт.

28

0

GASKET (K6)

SN: 10001-11199

2шт.

29

01010-81240

BOLT

SN: 10001-UP

8шт.

30

01643-31232

WASHER

SN: 10001-UP

8шт.
