ТРАНСМИССИЯ (УПРАВЛЯЮЩ. КЛАПАН) (/)(№-9)

Запчасти Komatsu GD525A-1 ТРАНСМИССИЯ (УПРАВЛЯЮЩ. КЛАПАН) (/)(№-9) СИЛОВАЯ ПЕРЕДАЧА

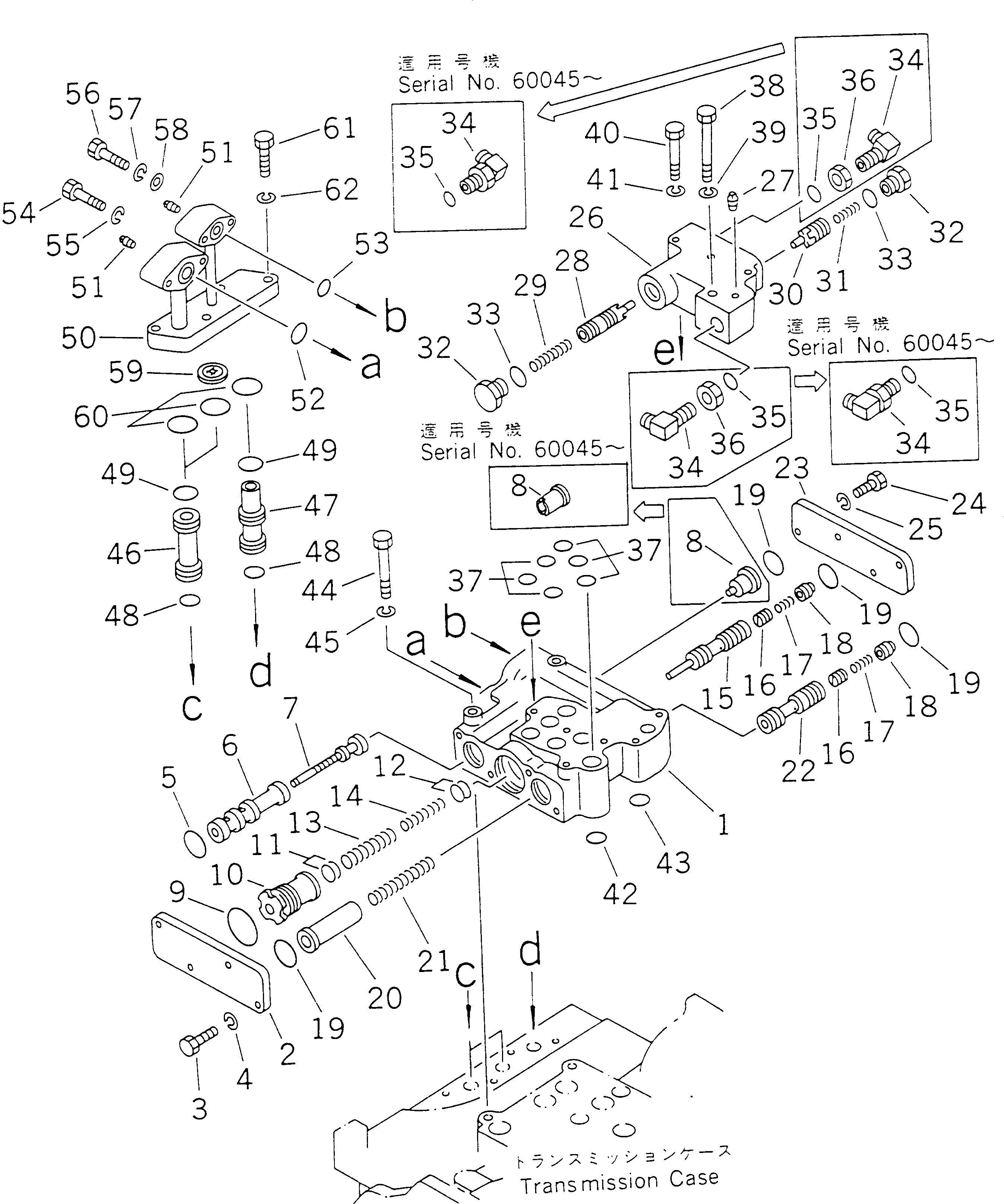

Схема запчастей Komatsu GD525A-1 - ТРАНСМИССИЯ (УПРАВЛЯЮЩ. КЛАПАН) (/)(№-9) СИЛОВАЯ ПЕРЕДАЧА
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

23A-15-00061

TRANSMISSION ASS'Y

SN: 60063-60069

1шт.

|$1

0

TRANSMISSION ASS'Y

SN: 60045-60062

1шт.

|$2

0

TRANSMISSION ASS'Y

SN: 60001-60044

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2401 TO 2453A.

-1шт.

|$4

23B-15-00191

VALVE ASS'Y,PRESSURE CONTROL

SN: 60045-@

1шт.

|$5

0

VALVE ASS'Y,PRESSURE CONTROL

SN: 60001-60044

1шт.

1

232-15-15410

BODY

SN: 60001-@

1шт.

2

232-15-15590

COVER

SN: 60001-@

1шт.

3

01010-51030

BOLT

SN: 60001-60069

4шт.

4

01602-21030

WASHER,SPRING

SN: 60001-@

4шт.

5

07000-73035

O-RING (K2)

SN: 60001-@

1шт.

6

232-15-15540

SLEEVE

SN: 60001-@

1шт.

7

23B-15-15522

SPOOL,QUICK RETURN VALVE

SN: 60045-@

1шт.

7

23B-15-15520

SPOOL,QUICK RETURN VALVE

SN: 60001-60044

1шт.

8

23B-15-15550

STOPPER

SN: 60045-@

1шт.

8

232-15-15550

STOPPER

SN: 60001-60044

1шт.

9

07000-73045

O-RING (K2)

SN: 60001-@

1шт.

10

232-15-15490

VALVE

SN: 60001-@

1шт.

11

238-15-15890

SHIM, 0.5MM

SN: 60001-@

13шт.

12

232-15-15890

SHIM, 0.5MM

SN: 60001-@

4шт.

13

232-15-16210

SPRING,(L=86.7)

SN: 60001-@

1шт.

14

232-15-16220

SPRING,(L=71.2)

SN: 60001-@

1шт.

15

232-15-15470

VALVE,MODULATING

SN: 60001-@

1шт.

16

195-15-15130

VALVE

SN: 60001-@

2шт.

17

180-14-25560

SPRING,(L=35)

SN: 60001-@

2шт.

18

175-15-15550

VALVE

SN: 60001-@

2шт.

19

07000-73032

O-RING (K2)

SN: 60001-@

4шт.

20

232-15-15460

STOPPER

SN: 60001-@

1шт.

21

232-15-16160

SPRING,(L=115.5)

SN: 60001-@

1шт.

22

232-15-15420

VALVE,PRIORITY

SN: 60001-@

1шт.

23

232-15-15580

COVER

SN: 60001-@

1шт.

24

01010-51030

BOLT

SN: 60001-60069

4шт.

25

01602-21030

WASHER,SPRING

SN: 60001-@

4шт.

|$33

23B-15-00200

VALVE ASS'Y,LUB. AND COOLER BYPASS

SN: 60001-@

1шт.

|$34

23B-15-00150

VALVE BODY ASS'Y

SN: 60001-@

1шт.

26

0

BODY,VALVE

SN: 60001-@

1шт.

27

07042-20108

PLUG

SN: 60001-@

1шт.

28

232-15-14130

VALVE,COOLER BYPASS

SN: 60001-@

1шт.

29

232-15-14160

SPRING,(L=71.4)

SN: 60001-@

1шт.

30

232-15-14230

VALVE,LUBRICATION

SN: 60001-@

1шт.

31

232-15-14260

SPRING, (L= 39.4)

SN: 60001-@

1шт.

32

232-15-14280

PLUG

SN: 60001-@

2шт.

33

07002-02434

O-RING (K2)

SN: 60001-@

2шт.

34

07235-10628

ELBOW

SN: 60045-@

2шт.

34

0

ELBOW

SN: 60001-60044

2шт.

35

07002-02434

O-RING (K2)

SN: 60001-@

2шт.

36

07239-12410

NUT

SN: 60001-60044

2шт.

37

07000-72021

O-RING (K2)

SN: 60001-@

6шт.

38

01011-51030

BOLT

SN: 60001-60069

1шт.

39

01602-21030

WASHER,SPRING

SN: 60001-@

1шт.

40

01010-50860

BOLT

SN: 60001-60069

3шт.

41

01602-20825

WASHER,SPRING

SN: 60001-@

3шт.

42

07000-72021

O-RING (K2)

SN: 60001-@

7шт.

43

07000-72014

O-RING (K2)

SN: 60001-@

3шт.

44

01010-51085

BOLT

SN: 60001-60069

2шт.

45

01602-21030

WASHER,SPRING

SN: 60001-@

2шт.

46

23B-15-15150

SLEEVE

SN: 60001-60069

2шт.

47

23B-15-15160

SLEEVE

SN: 60001-60069

1шт.

48

07000-72021

O-RING (K2)

SN: 60001-60069

3шт.

49

07000-73022

O-RING (K2)

SN: 60001-60069

3шт.

50

23B-15-15650

TUBE

SN: 60001-@

1шт.

51

07042-20108

PLUG

SN: 60001-@

2шт.

52

07000-73022

O-RING (K2)

SN: 60001-@

1шт.

53

07000-72012

O-RING (K2)

SN: 60001-@

1шт.

54

01010-51055

BOLT

SN: 60001-60069

2шт.

55

01602-21030

WASHER,SPRING

SN: 60001-@

2шт.

56

01010-50850

BOLT

SN: 60001-60069

2шт.

57

01602-20825

WASHER,SPRING

SN: 60001-@

2шт.

58

01643-30823

WASHER

SN: 60001-@

2шт.

59

238-15-15630

STRAINER

SN: 60001-@

1шт.

60

07000-73035

O-RING (K2)

SN: 60001-@

3шт.

61

01010-51240

BOLT

SN: 60001-60069

4шт.

62

01602-21236

WASHER,SPRING

SN: 60001-@

4шт.
