КОРПУС СДВОЕННОГО ПРИВОДА

Запчасти Komatsu GD605A-5 КОРПУС СДВОЕННОГО ПРИВОДА СИЛОВАЯ ПЕРЕДАЧА

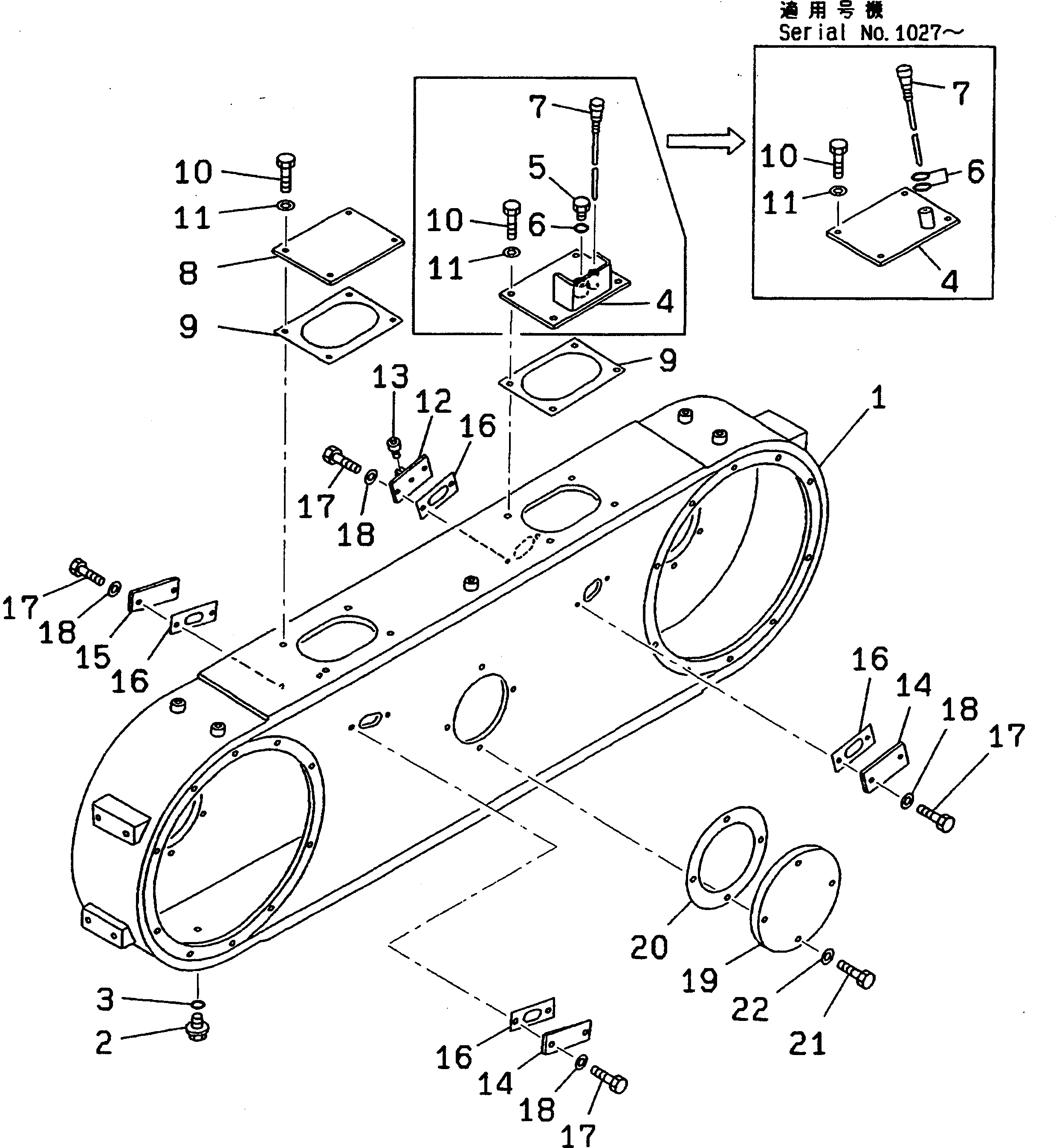

Схема запчастей Komatsu GD605A-5 - КОРПУС СДВОЕННОГО ПРИВОДА СИЛОВАЯ ПЕРЕДАЧА
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

23B-25-00033

TANDEM DRIVE ASS'Y,L.H.

SN: 1546-UP

1шт.

|1

23B-25-00032

TANDEM DRIVE ASS'Y,L.H.

SN: 1042-1545

1шт.

|1

23B-25-00031

TANDEM DRIVE ASS'Y,L.H.

SN: 1027-1041

1шт.

|1

23B-25-00030

TANDEM DRIVE ASS'Y,L.H.

SN: 1001-1026

1шт.

|1

23B-25-00043

TANDEM DRIVE ASS'Y,R.H.

SN: 1546-UP

1шт.

|1

23B-25-00042

TANDEM DRIVE ASS'Y,R.H.

SN: 1042-1545

1шт.

|1

23B-25-00041

TANDEM DRIVE ASS'Y,R.H.

SN: 1027-1041

1шт.

|1

23B-25-00040

TANDEM DRIVE ASS'Y,R.H.

SN: 1001-1026

1шт.

|$$9

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2651 AND 2653.

-1шт.

1

23B-25-00220

CASE ASS'Y

SN: 1001-UP

1шт.

|1

0

CASE

SN: 1001-UP

1шт.

|1

23B-25-21350

SEAT (WELDED)

SN: 1001-UP

2шт.

|1

23B-25-21360

SEAT (WELDED)

SN: 1001-UP

2шт.

2

07044-12412

PLUG

SN: 1001-UP

1шт.

3

07002-12434

O-RING (K6)

SN: 1001-UP

1шт.

4

23A-23-11660

COVER,L.H.

SN: 1027-UP

1шт.

|4

23A-23-11650

COVER,R.H.

SN: 1027-UP

1шт.

|4

23A-23-11181

COVER

SN: 1001-1026

1шт.

5

07040-12414

PLUG

SN: 1001-1026

1шт.

6

07002-12434

O-RING (K6)

SN: 1027-UP

2шт.

|6

07002-12434

O-RING (K6)

SN: 1001-1026

1шт.

7

23A-23-11670

GAUGE

SN: 1027-UP

1шт.

|7

23B-25-11120

GAUGE

SN: 1001-1026

1шт.

8

23A-23-11161

COVER

SN: 1001-UP

1шт.

9

238-23-16132

GASKET (K6)

SN: 1001-UP

2шт.

|9

0

GASKET (K6)

SN: (1001-1545)

2шт.

10

01010-51230

BOLT

SN: 1001-UP

8шт.

11

01643-31232

WASHER

SN: 1001-UP

8шт.

12

238-25-16760

COVER

SN: 1002-UP

1шт.

|12

0

COVER

SN: 1001-1001

1шт.

13

07030-10252

BREATHER

SN: 1001-UP

1шт.

14

232-25-51770

COVER

SN: 1002-UP

2шт.

|14

0

COVER

SN: 1001-1001

2шт.

15

238-23-11130

COVER

SN: 1001-UP

1шт.

16

238-23-11121

GASKET (K6)

SN: 1001-UP

4шт.

|16

0

GASKET (K6)

SN: (1001-1545)

4шт.

17

01010-51230

BOLT

SN: 1001-UP

8шт.

18

01643-31232

WASHER

SN: 1001-UP

8шт.

19

23A-23-11120

COVER

SN: 1001-UP

1шт.

20

238-23-16111

GASKET (K6)

SN: 1001-UP

1шт.

|20

0

GASKET (K6)

SN: (1001-1545)

1шт.

21

01010-51240

BOLT

SN: 1001-UP

4шт.

22

01643-31232

WASHER

SN: 1001-UP

4шт.
