ТРАНСМИССИЯ (2 МУФТА)

Запчасти Komatsu GD625A-1 ТРАНСМИССИЯ (2 МУФТА) СИЛОВАЯ ПЕРЕДАЧА

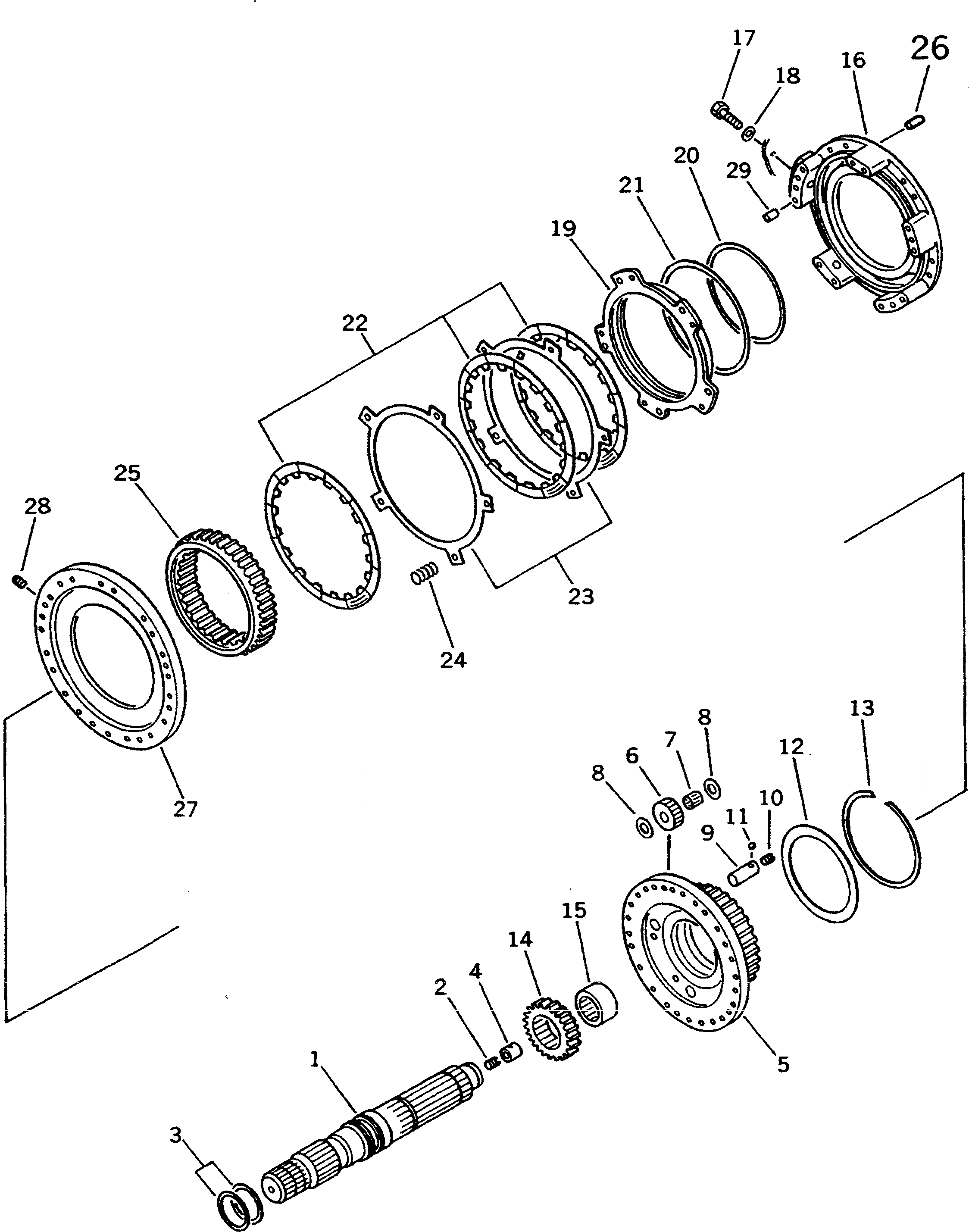

Схема запчастей Komatsu GD625A-1 - ТРАНСМИССИЯ (2 МУФТА) СИЛОВАЯ ПЕРЕДАЧА
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$1

23B-15-00061

TRANSMISSION ASS'Y

SN: 65081-UP

1шт.

|$2

0

TRANSMISSION ASS'Y

SN: 65017-65080

1шт.

|$3

0

TRANSMISSION ASS'Y

SN: 60001-65016

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2401 TO 2471

-1шт.

|$5

23B-15-11020

TRANSMISSION ASS'Y,(EXCEPT PTO)

SN: 65081-UP

1шт.

|$$7

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2411 TO 2471.

-1шт.

|$7

23B-15-00140

SHAFT ASS'Y

SN: 60001-UP

1шт.

1

0

SHAFT

SN: 60001-UP

1шт.

2

125-15-22780

PLUG,(D=2.0MM)

SN: 60001-UP

1шт.

3

07018-10703

RING,SEAL

SN: 60001-UP

2шт.

4

22W-15-29710

BUSHING

SN: 60001-UP

1шт.

5

23B-15-12360

CARRIER

SN: 60001-UP

1шт.

6

22W-15-22441

GEAR

SN: 60001-UP

4шт.

7

124-15-49410

BEARING

SN: 60001-UP

4шт.

8

09233-12020

WASHER,THRUST

SN: 65017-UP

8шт.

8

0

WASHER,THRUST

SN: 60001-65016

8шт.

9

23B-15-12550

SHAFT

SN: 60001-UP

4шт.

10

145-14-11320

PLUG

SN: (5022)-UP

4шт.

10

113-15-21320

PLUG

SN: 60001-(5021)

4шт.

11

04260-00635

BALL

SN: 60001-UP

4шт.

12

23S-15-22380

PLATE

SN: 60001-UP

1шт.

13

125-15-39521

RING,SNAP

SN: 65017-UP

1шт.

13

125-15-39520

RING,SNAP

SN: 60001-65016

1шт.

14

23S-15-22241

GEAR

SN: 60001-UP

1шт.

15

23B-15-12160

SPACER

SN: 60001-UP

1шт.

16

23B-15-11151

HOUSING,2ND

SN: 60001-UP

1шт.

17

01010-61670

BOLT

SN: 60001-UP

2шт.

18

01643-31645

WASHER

SN: 60001-UP

2шт.

19

23B-15-12781

PISTON,2ND

SN: 60001-UP

1шт.

20

113-15-29250

RING,SEAL (K1)

SN: 60001-UP

1шт.

21

113-15-12861

RING,SEAL (K1)

SN: 60001-UP

1шт.

22

23S-15-12740

DISC

SN: 60001-UP

3шт.

23

238-15-12810

PLATE

SN: 60001-UP

2шт.

24

104-15-22920

SPRING,(L=22.4)

SN: 60001-UP

5шт.

25

23A-15-12650

GEAR

SN: 60001-UP

1шт.

26

04020-01434

PIN,DOWEL

SN: 60001-UP

2шт.

|$37

23B-15-00160

PLATE ASS'Y

SN: 60001-UP

1шт.

27

0

PLATE

SN: 60001-UP

1шт.

28

113-15-25490

PLUG

SN: 60001-UP

1шт.

29

6684-21-5150

PIN,DOWEL

SN: 60001-UP

2шт.
