КАБИНА (КАБИНА Э/ПРОВОДКА) (ВЫС. КАБИНА ROPS)

Запчасти Komatsu GD655-3C КАБИНА (КАБИНА Э/ПРОВОДКА) (ВЫС. КАБИНА ROPS) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

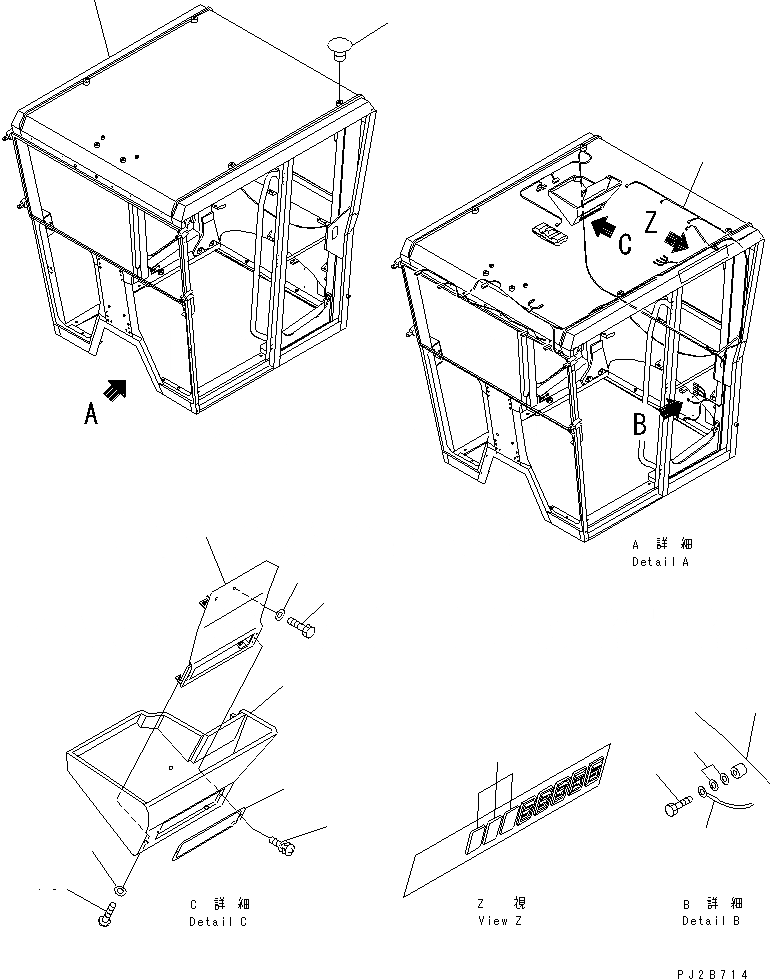

Схема запчастей Komatsu GD655-3C - КАБИНА (КАБИНА Э/ПРОВОДКА) (ВЫС. КАБИНА ROPS) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
2
3
4
7
8
9
10
11
12
13
14
15
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$2

23B-953-4080

CAB ASS'Y

SN: 51001-UP

1шт.

|$3

23B-953-3022

CAB ASS'Y

SN: ..-51000

1шт.

|$4

23B-953-3021

CAB ASS'Y

SN: .-..

1шт.

|$5

23B-953-3020

CAB ASS'Y

SN: 50001-.

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01B0 TO K0210-17A0.

-1шт.

1

0

CAB

SN: 51001-UP

1шт.

1

0

CAB

SN: 50001-51000

1шт.

2

23A-953-1560

WIRING HARNESS

SN: 50001-UP

1шт.

3

01010-D0810

BOLT

SN: 51001-UP

2шт.

3

01010-D0810

BOLT

SN: 50001-51000

1шт.

4

01643-70823

WASHER

SN: 50001-UP

2шт.

7

23B-952-2360

CAP

SN: 50001-UP

3шт.

8

421-56-21720

CAP

SN: 50001-UP

4шт.

9

23B-953-2420

BRACKET

SN: 50001-UP

1шт.

10

01010-81030

BOLT

SN: 50001-UP

2шт.

11

01643-31032

WASHER

SN: 50001-UP

2шт.

12

23B-953-2430

COVER

SN: 50001-UP

1шт.

13

01225-70620

SCREW

SN: 50001-UP

3шт.

14

23S-55-51970

WASHER

SN: 50001-UP

3шт.

15

23B-953-2440

COVER

SN: 50001-UP

1шт.

16

01023-70425

SCREW

SN: 50001-UP

2шт.
