ТРАНСМИССИЯ (SPEED METER)

Запчасти Komatsu GD655-3C ТРАНСМИССИЯ (SPEED METER) ТРАНСМИССИЯ

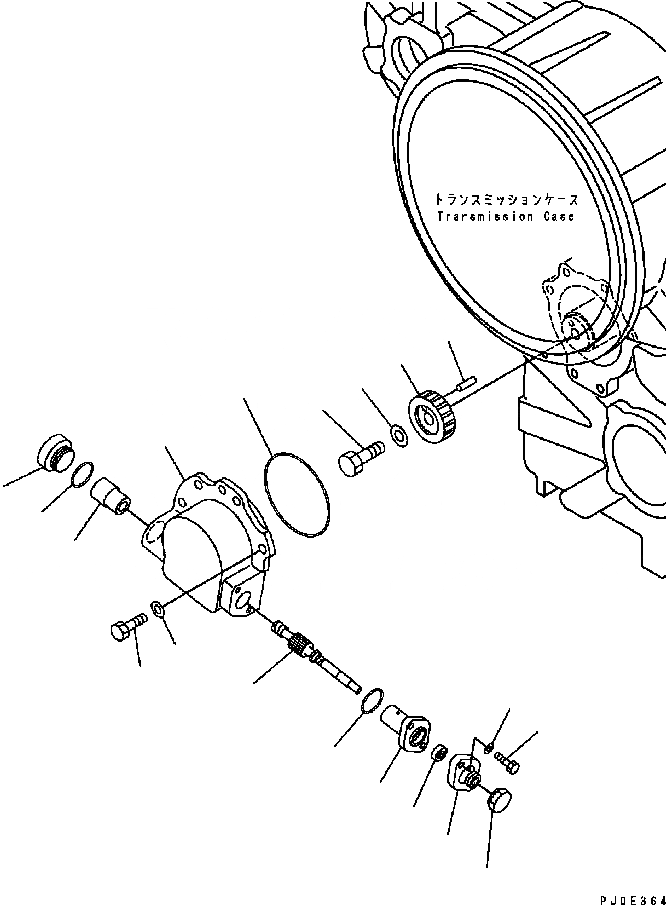

Схема запчастей Komatsu GD655-3C - ТРАНСМИССИЯ (SPEED METER) ТРАНСМИССИЯ
2
1
4
17
3
16
12
13
11
19
18
5
15
14
9
10
8
6
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

714-23-10024

TRANSMISSION ASS'Y

SN: B15076-UP

1шт.

|1

714-23-10021

TRANSMISSION ASS'Y

SN: B15001-B15075

1шт.

|$1

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F5350-51A0 TO F5350-70A0.

-1шт.

1

714-23-14681

GEAR {WORM}

SN: B15001-UP

1шт.

2

04020-00820

PIN

SN: B15001-UP

1шт.

3

01010-81635

BOLT

SN: B15001-UP

1шт.

4

01643-31645

WASHER

SN: B15001-UP

1шт.

5

714-23-14671

GEAR

SN: B15001-UP

1шт.

6

281-15-13470

FLANGE

SN: B15001-UP

1шт.

7

281-15-13480

NUT

SN: B15001-UP

1шт.

8

281-15-13820

SEAL {RING} (K1)

SN: B15001-UP

1шт.

9

07000-73038

O-RING (K1)

SN: B15001-UP

1шт.

10

281-15-13431

BUSHING

SN: B15001-UP

1шт.

11

569-15-33370

BUSHING

SN: B15001-UP

1шт.

12

07040-13618

PLUG

SN: B15001-UP

1шт.

13

07002-03634

O-RING (K1)

SN: B15001-UP

1шт.

14

01010-80835

BOLT

SN: B15001-UP

2шт.

15

01643-30823

WASHER

SN: B15001-UP

2шт.

16

714-23-11310

COVER {SPEED SENSOR}

SN: B15001-UP

1шт.

17

07000-72120

O-RING (K1)

SN: B15001-UP

1шт.

18

01010-81230

BOLT

SN: B15001-UP

4шт.

19

01643-31232

WASHER

SN: B15001-UP

4шт.
