КАБИНА (ДВОРНИКИ ДВЕРИ КОМПОНЕНТЫ)

Запчасти Komatsu GD655-3Y КАБИНА (ДВОРНИКИ ДВЕРИ КОМПОНЕНТЫ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

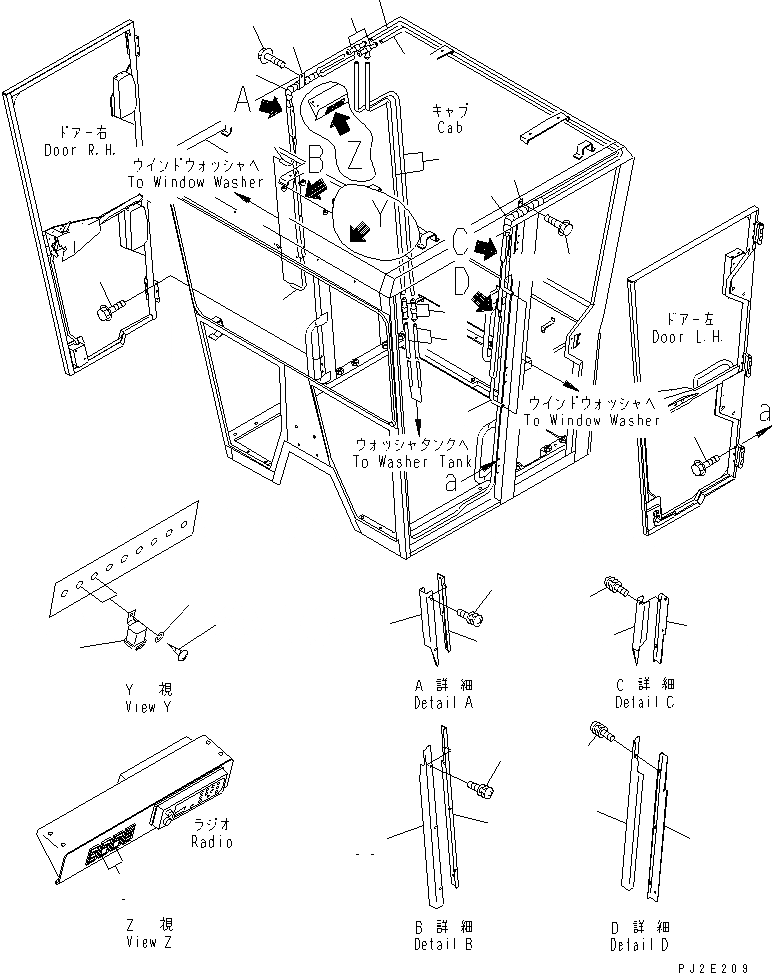

Схема запчастей Komatsu GD655-3Y - КАБИНА (ДВОРНИКИ ДВЕРИ КОМПОНЕНТЫ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
3
4
5
6
7
8
13
14
15
15
16
16
17
18
18
19
19
20
20
21
22
25
26
27
27
28
29
32
33
34
34
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

23B-951-6080

CAB ASS'Y,(RADIO¤LOWER+DOOR+REAR H.W.GL)

SN: 4001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-22A0.

-1шт.

1

01435-40820

BOLT

SN: 4001-UP

18шт.

2

232-957-9710

CONNECTOR

SN: 4001-UP

2шт.

3

23A-952-1550

HOSE

SN: 4001-UP

2шт.

4

120-Y79-5760

VALVE,CHECK

SN: 4001-UP

2шт.

5

20T-06-71410

SWITCH,DOOR WIPER

SN: 4001-UP

2шт.

6

569-06-61960

RELAY

SN: 4001-UP

2шт.

7

01370-00510

SCREW

SN: 4001-UP

2шт.

8

01641-20508

WASHER

SN: 4001-UP

2шт.

13

23B-951-6280

HOSE

SN: 4001-UP

1шт.

14

23B-951-6290

HOSE

SN: 4001-UP

1шт.

15

23B-951-6310

HOSE

SN: 4001-UP

1шт.

16

23B-951-6320

HOSE

SN: 4001-UP

1шт.

17

23B-951-6450

HOSE

SN: 4001-UP

2шт.

18

08017-32204

CONDUIT

SN: 4001-UP

2шт.

19

424-09-12570

CLIP

SN: 4001-UP

2шт.

20

01435-41016

BOLT

SN: 4001-UP

2шт.

21

23B-951-6340

BRACKET,L.H.

SN: 4001-UP

1шт.

22

23B-951-6350

BRACKET,R.H.

SN: 4001-UP

1шт.

25

23B-951-6380

COVER,L.H.

SN: 4001-UP

1шт.

26

23B-951-6390

COVER,R.H.

SN: 4001-UP

1шт.

27

01023-70408

SCREW

SN: 4001-UP

4шт.

28

23B-951-6360

BRACKET,L.H.

SN: 4001-UP

1шт.

29

23B-951-6370

BRACKET,R.H.

SN: 4001-UP

1шт.

32

23B-951-6410

COVER,L.H.

SN: 4001-UP

1шт.

33

23B-951-6420

COVER,R.H.

SN: 4001-UP

1шт.

34

01023-70408

SCREW

SN: 4001-UP

6шт.
