КАБИНА (ДВОРНИКИ ДВЕРИ КОМПОНЕНТЫ) (БЕЗ ПОДОГРЕВ WIRE СТЕКЛА)

Запчасти Komatsu GD655-3Y КАБИНА (ДВОРНИКИ ДВЕРИ КОМПОНЕНТЫ) (БЕЗ ПОДОГРЕВ WIRE СТЕКЛА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

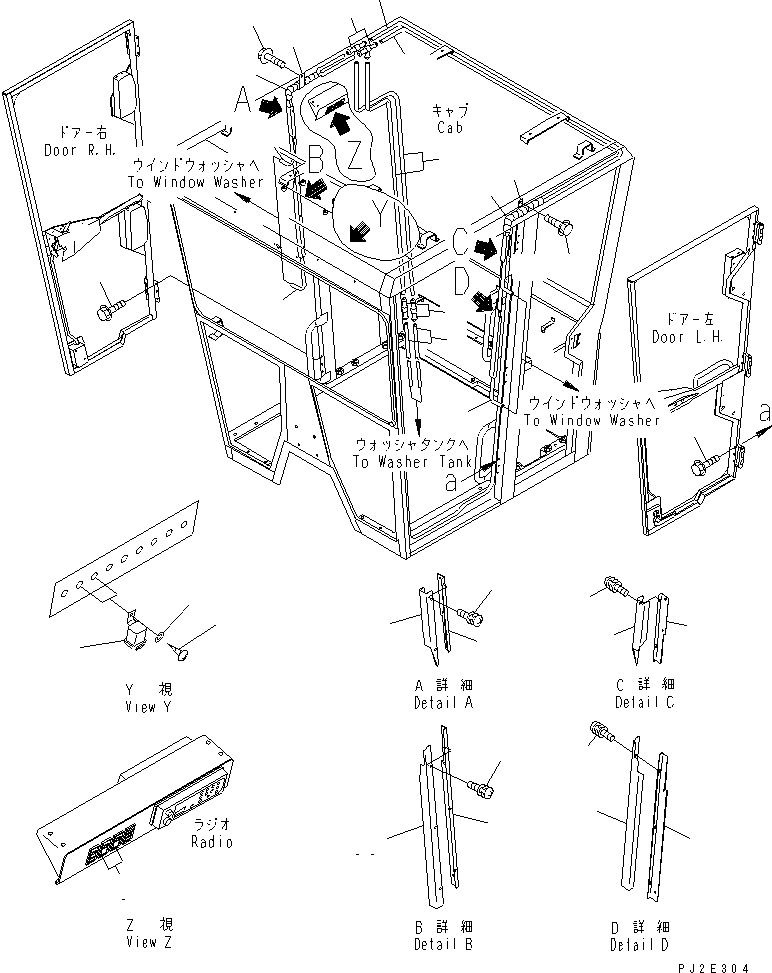

Схема запчастей Komatsu GD655-3Y - КАБИНА (ДВОРНИКИ ДВЕРИ КОМПОНЕНТЫ) (БЕЗ ПОДОГРЕВ WIRE СТЕКЛА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
3
4
5
6
7
8
10
11
12
12
13
13
14
15
15
16
16
17
17
18
19
22
23
24
24
25
26
29
30
31
31
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

23B-951-6010

CAB ASS'Y

SN: 4001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-22A0.

-1шт.

1

01435-40820

BOLT

SN: 4001-UP

18шт.

2

232-957-9710

CONNECTOR

SN: 4001-UP

2шт.

3

23A-952-1550

HOSE

SN: 4001-UP

2шт.

4

120-Y79-5760

VALVE,CHECK

SN: 4001-UP

2шт.

5

20T-06-71410

SWITCH,DOOR WIPER

SN: 4001-UP

2шт.

6

569-06-61960

RELAY

SN: 4001-UP

2шт.

7

01370-00510

SCREW

SN: 4001-UP

2шт.

8

01641-20508

WASHER

SN: 4001-UP

2шт.

10

23B-951-6280

HOSE

SN: 4001-UP

1шт.

11

23B-951-6290

HOSE

SN: 4001-UP

1шт.

12

23B-951-6310

HOSE

SN: 4001-UP

1шт.

13

23B-951-6320

HOSE

SN: 4001-UP

1шт.

14

23B-951-6450

HOSE

SN: 4001-UP

2шт.

15

08017-32204

CONDUIT

SN: 4001-UP

2шт.

16

424-09-12570

CLIP

SN: 4001-UP

2шт.

17

01435-41016

BOLT

SN: 4001-UP

2шт.

18

23B-951-6340

BRACKET,L.H.

SN: 4001-UP

1шт.

19

23B-951-6350

BRACKET,R.H.

SN: 4001-UP

1шт.

22

23B-951-6380

COVER,L.H.

SN: 4001-UP

1шт.

23

23B-951-6390

COVER,R.H.

SN: 4001-UP

1шт.

24

01023-70408

SCREW

SN: 4001-UP

4шт.

25

23B-951-6360

BRACKET,L.H.

SN: 4001-UP

1шт.

26

23B-951-6370

BRACKET,R.H.

SN: 4001-UP

1шт.

29

23B-951-6410

COVER,L.H.

SN: 4001-UP

1шт.

30

23B-951-6420

COVER,R.H.

SN: 4001-UP

1шт.

31

01023-70408

SCREW

SN: 4001-UP

6шт.
