КАБИНА (/8) (КАБИНА)(№.-)

Запчасти Komatsu GD825A-2 КАБИНА (/8) (КАБИНА)(№.-) РАМА И ЧАСТИ КОРПУСА

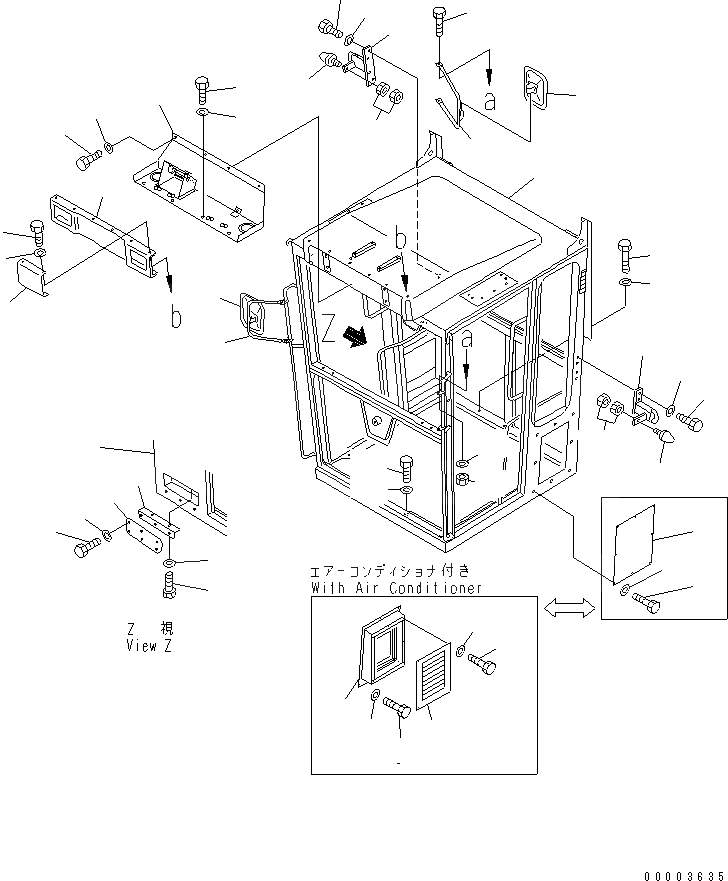

Схема запчастей Komatsu GD825A-2 - КАБИНА (/8) (КАБИНА)(№.-) РАМА И ЧАСТИ КОРПУСА
1
1
2
3
4
5
5
5
5
6
6
6
6
7
8
8
9
9
10
11
12
13
14
15
16
16
17
17
18
18
19
19
20
21
22
22
23
24
25
26
27
28
28
29
30
31
32
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

235-957-0212

ROPS CAB ASS'Y,(FULL)

SN: .-UP

1шт.

|$1

235-957-0232

ROPS CAB ASS'Y,(LOW)

SN: .-UP

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.5401B TO 5415A AND 5511.

-1шт.

|$3

235-957-0222

STEEL CAB ASS'Y,(FULL)

SN: .-UP

1шт.

|$4

235-957-0242

STEEL CAB ASS'Y,(LOW)

SN: .-UP

1шт.

|$$6

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.5401B TO 5413.

-1шт.

1

235-950-3603

CAB ASS'Y,(FULL)

SN: .-UP

1шт.

1

235-950-1603

CAB ASS'Y,(LOW)

SN: .-UP

1шт.

2

235-950-5640

COVER

SN: 11009-UP

1шт.

3

235-950-2540

BRACKET

SN: 11009-UP

1шт.

4

235-950-2550

COVER

SN: 11009-UP

1шт.

5

01010-50816

BOLT

SN: 11001-UP

16шт.

6

01643-30823

WASHER

SN: 11001-UP

16шт.

7

23B-950-5282

COVER

SN: .-UP

1шт.

8

01010-50820

BOLT

SN: 11001-UP

8шт.

9

01643-30823

WASHER

SN: 11001-UP

8шт.

10

235-950-1310

COVER

SN: 11001-UP

1шт.

11

235-950-1780

COVER,(WITHOUT CAB TOP LAMP)

SN: 11001-UP

2шт.

12

01010-50816

BOLT

SN: 11001-UP

10шт.

13

01643-30823

WASHER

SN: 11001-UP

10шт.

14

23B-950-1490

CATCH,L.H.

SN: 11001-UP

1шт.

15

23B-950-1510

CATCH,R.H.

SN: 11001-UP

1шт.

16

235-950-1370

CUSHION

SN: 11001-UP

2шт.

17

01580-11008

NUT

SN: 11001-UP

4шт.

18

01010-51030

BOLT

SN: 11001-UP

8шт.

19

01643-31032

WASHER

SN: 11001-UP

8шт.

20

01010-51225

BOLT

SN: 11001-UP

12шт.

21

01010-51255

BOLT

SN: 11001-UP

3шт.

22

01643-31232

WASHER

SN: 11001-UP

15шт.

23

235-950-1321

BRACKET,L.H.

SN: .-UP

1шт.

24

235-950-1331

BRACKET,R.H.

SN: .-UP

1шт.

25

01010-81225

BOLT

SN: .-UP

4шт.

26

01643-31232

WASHER

SN: .-UP

4шт.

27

01580-11210

NUT

SN: .-UP

4шт.

28

235-950-1790

MIRROR

SN: 11001-UP

2шт.

|$$36

WITH AIR CONDITIONER

-1шт.

29

235-809-4680

COVER

SN: 11014-UP

1шт.

30

235-809-4670

COVER

SN: 11014-UP

1шт.

31

01010-80816

BOLT

SN: 11014-UP

8шт.

32

01643-30823

WASHER

SN: 11014-UP

8шт.
