КАБИНА (/8) (ДВЕРЬ)(№-8)

Запчасти Komatsu GD825A-2 КАБИНА (/8) (ДВЕРЬ)(№-8) РАМА И ЧАСТИ КОРПУСА

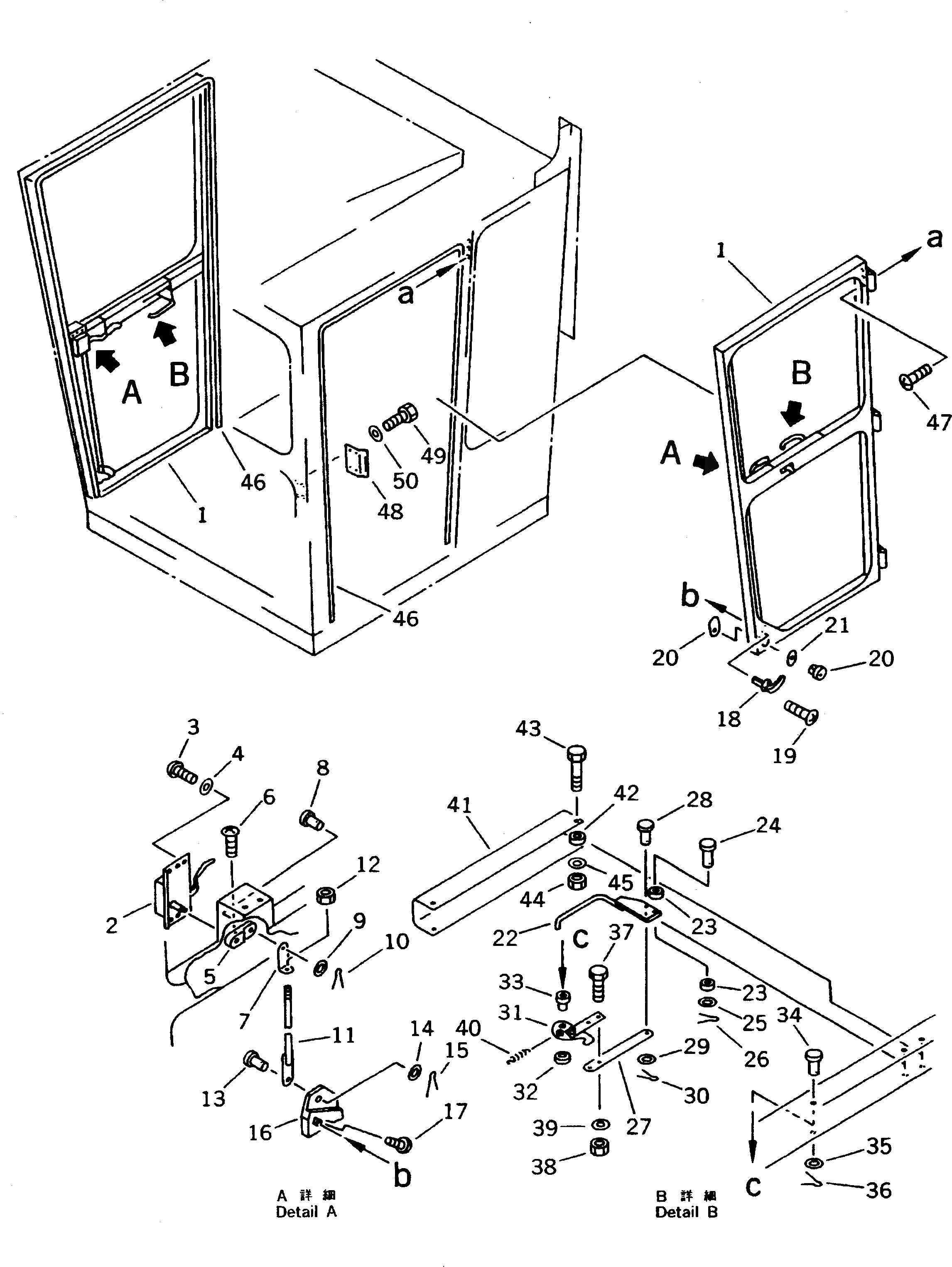

Схема запчастей Komatsu GD825A-2 - КАБИНА (/8) (ДВЕРЬ)(№-8) РАМА И ЧАСТИ КОРПУСА
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

235-957-0210

ROPS CAB ASS'Y,(FULL)

SN: 11001-11008

1шт.

|1

235-957-0230

ROPS CAB ASS'Y,(LOW)

SN: 11001-11008

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.5401 TO 5415 AND 5511.

-1шт.

|1

235-957-0220

STEEL CAB ASS'Y,(FULL)

SN: 11001-11008

1шт.

|1

235-957-0240

STEEL CAB ASS'Y,(LOW)

SN: 11001-11008

1шт.

|$$6

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.5401 TO 5413.

-1шт.

1

23B-950-5320

DOOR,L.H. (FULL)

SN: 11001-11008

1шт.

|1

23B-950-5120

DOOR,L.H. (LOW)

SN: 11001-11008

1шт.

|1

235-950-3620

DOOR,R.H. (FULL)

SN: 11001-11008

1шт.

|1

235-950-1420

DOOR,R.H. (LOW)

SN: 11001-11008

1шт.

2

232-957-6470

LOCK,L.H.

SN: 11001-@

1шт.

|2

232-957-6480

LOCK,R.H.

SN: 11001-@

1шт.

3

01220-40616

SCREW

SN: 11001-@

12шт.

4

01643-30623

WASHER

SN: 11001-@

12шт.

5

235-950-1680

LEVER

SN: 11001-@

2шт.

6

01220-40420

SCREW

SN: 11001-@

2шт.

7

235-950-1561

PLATE

SN: 11001-@

2шт.

8

04205-10618

PIN

SN: 11001-@

2шт.

9

01641-20608

WASHER

SN: 11001-@

2шт.

10

04050-11610

PIN,COTTER

SN: 11001-@

2шт.

11

235-950-1551

ROD

SN: 11001-@

2шт.

12

01580-10605

NUT

SN: 11001-@

2шт.

13

04205-10618

PIN

SN: 11001-@

2шт.

14

01641-20608

WASHER

SN: 11001-@

2шт.

15

04050-11610

PIN,COTTER

SN: 11001-@

2шт.

16

235-950-1571

LEVER,L.H.

SN: 11001-@

1шт.

|16

235-950-1581

LEVER,R.H.

SN: 11001-@

1шт.

17

01220-40412

SCREW

SN: 11001-@

2шт.

18

235-950-1690

HANDLE

SN: 11001-@

2шт.

19

01225-40412

SCREW

SN: 11001-@

4шт.

20

23B-950-5130

LOCK

SN: 11001-@

1шт.

21

23B-950-5140

SPACER

SN: 11001-@

1шт.

22

235-950-1660

HANDLE,L.H.

SN: 11001-@

1шт.

|22

235-950-1670

HANDLE,R.H.

SN: 11001-@

1шт.

23

235-950-1540

SPACER

SN: 11001-@

4шт.

24

235-950-1510

PIN

SN: 11001-@

2шт.

25

01641-20608

WASHER

SN: 11001-@

2шт.

26

04050-11612

PIN,COTTER

SN: 11001-@

2шт.

27

235-950-1490

PLATE

SN: 11001-@

2шт.

28

04205-10616

PIN

SN: 11001-@

2шт.

29

01641-20608

WASHER

SN: 11001-@

2шт.

30

04050-11612

PIN,COTTER

SN: 11001-@

2шт.

31

232-957-6240

LOCK,L.H.

SN: 11001-@

1шт.

|31

232-957-6250

LOCK,R.H.

SN: 11001-@

1шт.

32

232-957-6540

COLLAR

SN: 11001-@

2шт.

33

232-957-6260

SPACER

SN: 11001-@

2шт.

34

04205-11045

PIN

SN: 11001-@

2шт.

35

01641-21016

WASHER

SN: 11001-@

2шт.

36

04050-13020

PIN,COTTER

SN: 11001-@

2шт.

37

01010-50616

BOLT

SN: 11001-@

4шт.

38

01580-10605

NUT

SN: 11001-@

4шт.

39

01643-30623

WASHER

SN: 11001-@

4шт.

40

232-957-6310

SPRING

SN: 11001-@

2шт.

41

235-950-1460

COVER,L.H.

SN: 11001-@

1шт.

|41

235-950-1470

COVER,R.H.

SN: 11001-@

1шт.

42

235-950-1520

SPACER

SN: 11001-@

4шт.

43

235-950-1530

BOLT

SN: 11001-@

4шт.

44

01580-10605

NUT

SN: 11001-@

4шт.

45

01641-20608

WASHER

SN: 11001-@

4шт.

46

09412-00040

SEAL

SN: 11001-@

2шт.

47

01220-40812

SCREW

SN: 11001-@

18шт.

48

234-957-4250

HOOK

SN: 11001-@

2шт.

49

01010-51020

BOLT

SN: 11001-@

4шт.

50

01643-31032

WASHER

SN: 11001-@

4шт.
