ТРАНСМИССИЯ (TRANSFAR КОРПУС)(№(9)-98)

Запчасти Komatsu GD825A-2 ТРАНСМИССИЯ (TRANSFAR КОРПУС)(№(9)-98) СИЛОВАЯ ПЕРЕДАЧА

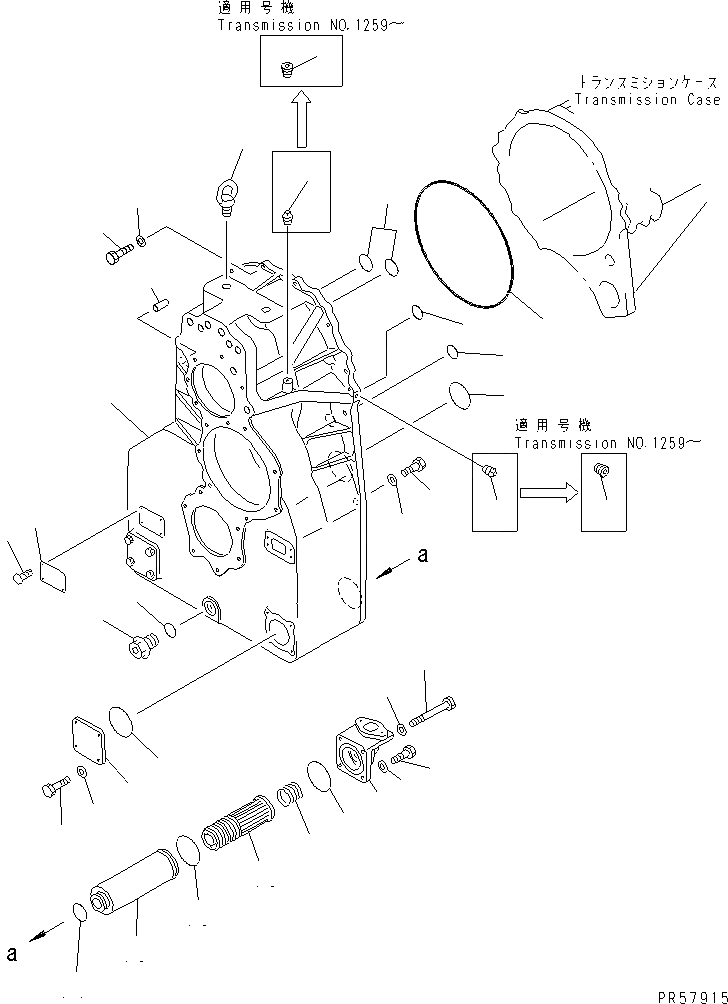

Схема запчастей Komatsu GD825A-2 - ТРАНСМИССИЯ (TRANSFAR КОРПУС)(№(9)-98) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

235-15-00021

TRANSMISSION ASS'Y

SN: (1251)-012098

1шт.

|1

235-15-00020

TRANSMISSION ASS'Y

SN: (1191)-(1250)

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2401A TO 2459B.

-1шт.

|1

235-15-21011

TRANSMISSION ASS'Y,(EXCEPT P.T.O.)

SN: (1251)-012098

1шт.

|1

235-15-21010

TRANSMISSION ASS'Y,(EXCEPT P.T.O.)

SN: (1191)-(1250)

1шт.

|$$7

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2401A¤ 2405A TO 2459B.

-1шт.

1

235-15-13111

CASE

SN: (1191)-012098

1шт.

2

07044-13620

PLUG

SN: (1191)-012098

1шт.

3

07002-03634

O-RING

SN: (1191)-012098

1шт.

4

07043-70415

PLUG

SN: (1259)-012098

1шт.

|4

07042-20415

PLUG

SN: (1191)-(1258)

1шт.

5

07043-70108

PLUG

SN: (1259)-012098

1шт.

|5

07042-20108

PLUG

SN: (1191)-(1258)

1шт.

6

09608-05080

PLATE¤ NAME,(LIMITED SUPPLY)

SN: (1191)-012098

1шт.

7

04418-13060

SCREW

SN: (1191)-012098

4шт.

8

04530-12438

BOLT,EYE

SN: (1191)-012098

2шт.

9

235-15-13180

FLANGE

SN: (1191)-012098

2шт.

10

07000-02090

O-RING

SN: (1191)-012098

2шт.

11

01010-81025

BOLT

SN: (1191)-012098

8шт.

12

01643-31032

WASHER

SN: (1191)-012098

8шт.

13

145-14-31660

CASE

SN: (1191)-012098

1шт.

14

07000-73045

O-RING

SN: (1191)-012098

1шт.

15

07000-02075

O-RING

SN: (1191)-012098

1шт.

16

145-14-31620

MAGNET ASS'Y

SN: (1191)-012098

1шт.

17

145-14-31650

SPRING

SN: (1191)-012098

1шт.

18

234-15-21710

COVER

SN: (1191)-012098

1шт.

19

07000-02090

O-RING

SN: (1191)-012098

1шт.

20

01011-81020

BOLT

SN: (1191)-012098

2шт.

21

01010-81030

BOLT

SN: (1191)-012098

2шт.

22

01643-31032

WASHER

SN: (1191)-012098

4шт.

23

07000-73025

O-RING

SN: (1191)-012098

2шт.

24

07000-73028

O-RING

SN: (1191)-012098

1шт.

25

07000-02105

O-RING

SN: (1191)-012098

1шт.

26

07000-73045

O-RING

SN: (1191)-012098

1шт.

27

04020-01638

PIN,DOWEL

SN: (1191)-012098

3шт.

28

01010-81235

BOLT

SN: (1191)-012098

12шт.

29

01643-31232

WASHER

SN: (1191)-012098

12шт.

30

01010-81245

BOLT

SN: (1191)-012098

2шт.

31

01643-31232

WASHER

SN: (1191)-012098

2шт.

32

07000-05445

O-RING

SN: (1191)-012098

1шт.
