РАМА (С SIGNPOSTING ОСВЕЩЕНИЕ)

Запчасти Komatsu GH320-2 РАМА (С SIGNPOSTING ОСВЕЩЕНИЕ) РАМА И ЧАСТИ КОРПУСА

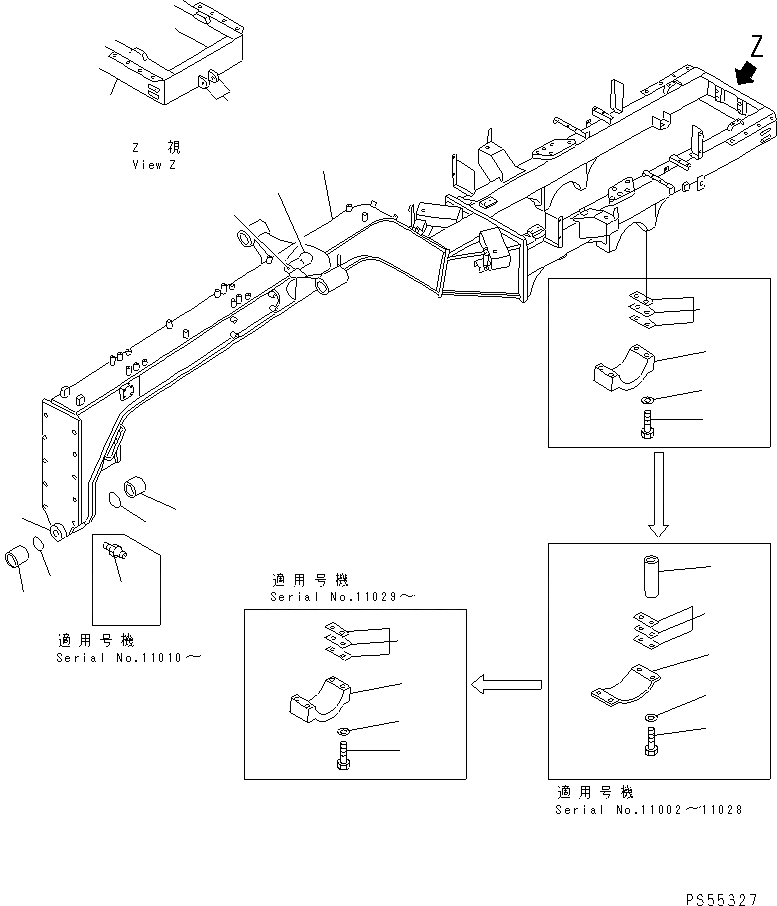

Схема запчастей Komatsu GH320-2 - РАМА (С SIGNPOSTING ОСВЕЩЕНИЕ) РАМА И ЧАСТИ КОРПУСА
1
1
2
3
4
5
6
6
7
7
8
9
9
9
10
10
10
11
11
11
12
12
12
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

23F-806-1211

FRAME ASS'Y,(MODIFIED PART)

SN: 12001-UP

1шт.

|1

23F-806-1210

FRAME ASS'Y,(MODIFIED PART)

SN: 11001-12000

1шт.

|1

23F-46-11011

FRAME ASS'Y

SN: 12001-UP

1шт.

|1

23F-46-11010

FRAME ASS'Y

SN: 11001-12000

1шт.

1

23F-46-11000

FRAME

SN: 11001-UP

1шт.

2

234-46-31131

BOSS (WELDED)

SN: 11010-UP

1шт.

|2

0

BOSS (WELDED)

SN: 11001-11009

1шт.

3

234-46-11130

BRACKET (WELDED)

SN: 11001-UP

1шт.

4

234-70-34141

STUD,BALL (WELDED)

SN: 11001-UP

1шт.

5

238-46-11150

PLATE (WELDED)

SN: 11001-UP

2шт.

6

234-46-31280

BUSHING

SN: 11001-UP

2шт.

7

07000-F5095

O-RING

SN: .-UP

2шт.

|7

0

O-RING

SN: 12001-.

2шт.

|7

0

O-RING

SN: 11001-12000

2шт.

8

234-46-42240

SPACER

SN: 11002-11028

8шт.

9

234-46-32581

CAP

SN: 11029-UP

2шт.

|9

234-46-42250

CAP

SN: 11002-11028

2шт.

|9

234-46-32581

CAP

SN: 11001-11001

2шт.

10

234-46-01010

SHIM ASS'Y

SN: 11002-UP

4шт.

|10

234-46-01010

SHIM ASS'Y

SN: 11001-11001

2шт.

|10

0

SHIM¤ 0.5MM

SN: 11001-UP

1шт.

|10

0

SHIM¤ 1.0MM

SN: 11001-UP

1шт.

|10

0

SHIM¤ 0.2MM

SN: 11001-UP

2шт.

11

01011-82445

BOLT

SN: 11001-UP

8шт.

12

01643-32460

WASHER

SN: 11001-UP

8шт.

13

07020-00675

FITTING,GREASE

SN: 11010-UP

2шт.
