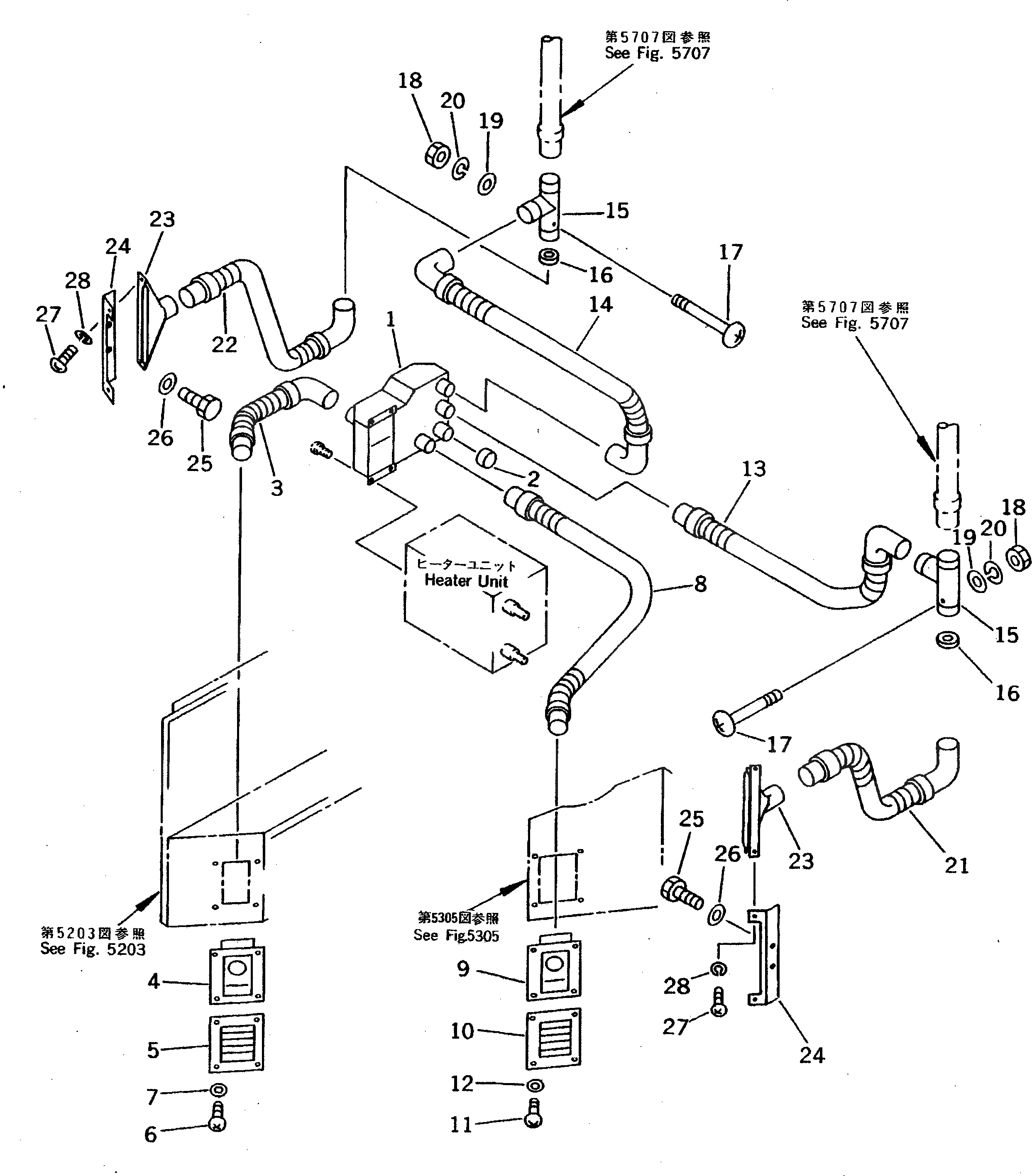

Запчасти Komatsu GH320-2 ОБОГРЕВАТЕЛЬ. (/) (ВОЗДУХОВОД) РАМА И ЧАСТИ КОРПУСА

1

23B-807-1810

BOX

SN: 11001-UP

1шт.

2

23B-807-1880

CAP

SN: 11001-UP

1шт.

3

23B-807-1820

HOSE

SN: 11001-UP

1шт.

4

23B-807-1830

BOX

SN: 11001-UP

1шт.

5

142-979-3221

GRILLE ASS'Y

SN: 11001-UP

1шт.

6

01220-40612

SCREW

SN: 11001-UP

4шт.

7

01643-30623

WASHER

SN: 11001-UP

4шт.

8

23F-807-1920

HOSE

SN: 11002-UP

1шт.

|8

09485-04506

HOSE

SN: 11001-11001

1шт.

9

23B-807-1830

BOX

SN: 11002-UP

1шт.

10

142-979-3221

GRILLE ASS'Y

SN: 11002-UP

1шт.

11

01220-40612

SCREW

SN: 11002-UP

4шт.

12

01643-30623

WASHER

SN: 11002-UP

4шт.

13

23F-807-1860

HOSE

SN: 11001-UP

1шт.

14

23F-807-1910

HOSE

SN: 11001-UP

1шт.

15

23B-807-1920

JOINT

SN: 11001-UP

2шт.

16

23B-807-1930

COLLAR

SN: 11001-UP

2шт.

17

01220-40450

SCREW

SN: 11003-UP

2шт.

18

01580-10403

NUT

SN: 11003-UP

2шт.

19

01640-20408

WASHER

SN: 11003-UP

2шт.

20

01601-20410

WASHER,SPRING

SN: 11003-UP

2шт.

21

23B-807-1850

HOSE

SN: 11002-UP

1шт.

|21

23B-807-1890

HOSE

SN: 11001-11001

1шт.

22

23B-807-1850

HOSE

SN: 11001-UP

1шт.

23

232-817-1350

NOZZLE

SN: 11001-UP

2шт.

24

23B-807-1870

PLATE

SN: 11001-UP

2шт.

25

01010-81016

BOLT

SN: .-UP

4шт.

|25

0

BOLT

SN: 11001-.

4шт.

26

01643-31032

WASHER

SN: 11001-UP

4шт.

27

01220-40512

SCREW

SN: 11001-UP

4шт.

28

01601-20513

WASHER,SPRING

SN: 11001-UP

4шт.
